FK::fk_Solid クラス

半稜線構造 (Half-Edge Structure) による任意形状を生成、管理するクラス [詳解]

#include <FK/Solid.h>

FK::fk_Solid の継承関係図

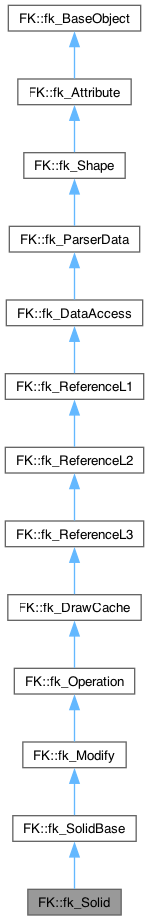

FK::fk_Solid 連携図

公開メンバ関数
	fk_Solid (void)
	コンストラクタ
virtual	~fk_Solid ()
	デストラクタ
void	allClear (bool matFlg=true)
	形状初期化関数
bool	isEmpty (void)
	空形状状態参照関数
void	cloneShape (fk_Solid *solid)
	形状コピー関数
bool	compareShape (fk_Solid *solid)
	形状同値比較関数
ファイル入力関数
bool	readSMFFile (std::string fileName)
	SMFファイル入力関数
bool	readSRFFile (std::string fileName)
	SRFファイル入力関数
bool	readVRMLFile (std::string fileName, bool materialFlg=true, bool solidFlg=true)
	VRML ファイル入力関数
bool	readSTLFile (std::string fileName, bool solidFlg=true, double tolerance=1.0e-08)
	STL ファイル入力関数
bool	readHRCFile (std::string fileName)
	HRCファイル入力関数
bool	readRDSFile (std::string fileName, bool solidFlg=true)
	RDSファイル入力関数
bool	readDXFFile (std::string fileName, bool solidFlg=true)
	DXFファイル入力関数
bool	readMQOFile (std::string fileName, std::string objName, bool solidFlg=true, bool contFlg=true, bool materialFlg=false)
	MQOファイル入力関数1
bool	readMQOFile (std::string fileName, std::string objName, int materialID, bool solidFlg=true, bool contFlg=true, bool materialFlg=false)
	MQOファイル入力関数2
bool	readD3DXFile (std::string fileName, std::string objName, bool solidFlg=true)
	DirectX (D3DX) ファイル入力関数1
bool	readD3DXFile (std::string fileName, std::string objName, int materialID, bool solidFlg=true)
	DirectX (D3DX) ファイル入力関数2
ファイル出力関数
bool	writeVRMLFile (std::string fileName, fk_Material *material=nullptr, bool triFlg=false)
	VRML ファイル出力関数1
bool	writeVRMLFile (std::string fileName, std::vector< double > *time, std::vector< fk_Vector > *pos, fk_Material *material=nullptr, bool triFlg=false)
	VRML ファイル出力関数2
bool	writeSTLFile (std::string fileName)
	STL ファイル出力関数
bool	writeDXFFile (std::string fileName, bool triFlg=false)
	DXF ファイル出力関数
bool	writeMQOFile (std::string fileName)
	MQO ファイル出力関数
基底クラス FK::fk_SolidBase に属する継承公開メンバ関数
	fk_SolidBase (void)
	コンストラクタ
virtual	~fk_SolidBase ()
	デストラクタ
void	makeIFSet (int faceNum, int polyNum, int *IFSet, int vertexNum, fk_Vector *posArray, int order=0)
	任意形状生成関数1
void	makeIFSet (std::vector< std::vector< int > > *faceArray, std::vector< fk_Vector > *posArray, int order=0)
	任意形状生成関数2
基底クラス FK::fk_Modify に属する継承公開メンバ関数
	fk_Modify (fk_DataBase *=nullptr)
	コンストラクタ
virtual	~fk_Modify ()
	デストラクタ
fk_Loop *	removeVertexInLoop (fk_Vertex *V)
	頂点削除関数
bool	contractEdge (fk_Edge *E, bool R=true)
	稜線削除関数1
bool	contractEdge (fk_Edge *E, fk_Vector P, bool R=true)
	稜線削除関数2
bool	checkContract (fk_Edge *E)
	稜線削除可能判定関数
fk_Loop *	makePolygon (std::vector< fk_Vector > *array, bool openFlg, bool initFlg=true)
	多角形生成関数1
fk_Loop *	makePolygon (int num, fk_Vector *array, bool openFlg, bool initFlg=true)
	多角形生成関数2
fk_Loop *	pushPolygon (std::vector< fk_Vector > *array, bool openFlg=false)
	多角形追加関数1
fk_Loop *	pushPolygon (int num, fk_Vector *array, bool openFlg=false)
	多角形追加関数2
void	pushPolygonVertex (fk_Vector pos, bool openFlg)
	多角形頂点追加関数
void	makePoint (std::vector< fk_Vector > *array)
	頂点群生成関数1
void	makePoint (int num, fk_Vector *array)
	頂点群生成関数2
fk_Vertex *	pushPointVertex (fk_Vector pos)
	頂点追加関数
void	makeLines (std::vector< fk_Vector > *array)
	線分群生成関数1
void	makeLines (int num, fk_Vector *array)
	線分群生成関数2
fk_Edge *	pushLines (fk_Vector pos1, fk_Vector pos2)
	線分追加関数
bool	setLinePos (int ID, fk_Vector pos)
	線分頂点移動関数1
bool	setLinePos (int edgeID, int vertexID, fk_Vector pos)
	線分頂点移動関数2
bool	changeLine (int edgeID, fk_Vector pos1, fk_Vector pos2)
	線分両端点移動関数
void	makeBlock (double x, double y, double z)
	直方体生成関数
void	setBlockSize (double x, double y, double z)
	直方体辺長変更関数
void	setBlockSize (double length, fk_Axis axis)
	直方体個別辺長設定関数
void	setBlockScale (double scale)
	直方体全体拡大縮小関数
void	setBlockScale (double scale, fk_Axis axis)
	直方体軸方向拡大縮小関数
void	setBlockScale (double x, double y, double z)
	直方体軸方向個別拡大縮小関数
void	makeCircle (int div, double rad)
	円形状生成関数
void	setCircleRadius (double rad)
	円形状半径設定関数
void	setCircleDivide (int div)
	円形状分割数設定関数
void	setCircleScale (double scale)
	円形状拡大縮小関数
void	makeSphere (int div, double rad)
	球形状生成関数
void	setSphereRadius (double rad)
	球形状半径設定関数
void	setSphereDivide (int div)
	球形状分割数設定関数
void	setSphereScale (double scale)
	球形状拡大縮小関数
void	makePrism (int div, double top, double bottom, double height)
	正多角柱(円柱)形状生成関数
void	setPrismDivide (int div)
	正多角柱(円柱)角数設定関数
void	setPrismTopRadius (double top)
	正多角柱(円柱)上面半径設定関数
void	setPrismBottomRadius (double bottom)
	正多角柱(円柱)角数設定関数
void	setPrismHeight (double height)
	正多角柱(円柱)高さ設定関数
void	makeCone (int div, double rad, double height)
	正多角錐(円錐)形状生成関数
void	setConeDivide (int div)
	正多角錐(円錐)角数設定関数
void	setConeRadius (double rad)
	正多角錐(円錐)底面半径設定関数
void	setConeHeight (double height)
	正多角錐(円錐)高さ設定関数
bool	moveVPosition (int vertexID, fk_Vector pos, int order=0)
	頂点移動関数1
bool	moveVPosition (int vertexID, double x, double y, double z, int order=0)
	頂点移動関数2
bool	moveVPosition (int vertexID, double *array, int order=0)
	頂点移動関数2
void	subdivShape (int count)
	細分割曲面生成関数
基底クラス FK::fk_Operation に属する継承公開メンバ関数
	fk_Operation (fk_DataBase *=nullptr)
	コンストラクタ
virtual	~fk_Operation ()
	デストラクタ
fk_Vertex *	makeVertex (const fk_Vector P)
	頂点生成関数
bool	deleteVertex (fk_Vertex *V)
	頂点削除関数
bool	moveVertex (fk_Vertex *V, fk_Vector P)
	頂点移動関数
fk_Edge *	makeEdge (fk_Vertex *V_1, fk_Vertex *V_2, fk_Half *H_11=nullptr, fk_Half *H_12=nullptr, fk_Half *H_21=nullptr, fk_Half *H_22=nullptr)
	稜線生成関数
bool	deleteEdge (fk_Edge *E)
	稜線削除関数
fk_Loop *	makeLoop (fk_Half *H)
	ループ生成関数
bool	deleteLoop (fk_Loop *L)
	ループ削除関数
fk_Edge *	separateLoop (fk_Half *H1, fk_Half *H2)
	ループ分割関数
bool	uniteLoop (fk_Edge *E)
	ループ結合関数
fk_Vertex *	separateEdge (fk_Edge *E)
	稜線分離関数
bool	uniteEdge (fk_Vertex *V)
	稜線結合関数
void	negateBody (void)
	形状反転関数
void	setHistoryMode (bool mode)
	履歴保存モード設定関数
bool	getHistoryMode (void)
	履歴保存モード参照関数
void	setHistoryMark (void)
	履歴マーク設定関数
bool	undoHistory (void)
	UNDO 操作実行関数
bool	redoHistory (void)
	REDO 操作実行関数
void	setTesselateMode (bool mode)
	形状全体テセレーション設定関数
bool	getTesselateMode (void)
	形状全体テセレーション状態参照関数
基底クラス FK::fk_ReferenceL3 に属する継承公開メンバ関数
std::vector< fk_Vertex * >	getAllNeighborVOnV (fk_Vertex *V) const
	全隣接頂点参照関数
std::vector< fk_Edge * >	getEOnVV (fk_Vertex *V1, fk_Vertex *V2) const
	頂点間稜線参照関数
fk_Loop *	getOneLOnV (fk_Vertex *V) const
	頂点接続ループ参照関数
fk_Loop *	getNeighborLOnLE (fk_Loop *L, fk_Edge *E) const
	稜線条件付き隣接ループ参照関数
std::vector< fk_Loop * >	getAllNeighborLOnL (fk_Loop *L) const
	全隣接ループ参照関数
基底クラス FK::fk_ReferenceL2 に属する継承公開メンバ関数
fk_Vertex *	getOneNeighborVOnV (fk_Vertex *V) const
	隣接頂点参照関数
std::vector< fk_Half * >	getAllHOnV (fk_Vertex *V) const
	頂点接続全半稜線参照関数
std::vector< fk_Edge * >	getAllEOnV (fk_Vertex *V) const
	頂点接続全稜線参照関数
std::vector< fk_Loop * >	getAllLOnV (fk_Vertex *V) const
	頂点接続全ループ参照関数
int	getENumOnV (fk_Vertex *V) const
	頂点接続稜線数参照関数
std::vector< fk_Vertex * >	getAllVOnL (fk_Loop *L) const
	ループ所属全頂点参照関数
std::vector< fk_Half * >	getAllHOnL (fk_Loop *L) const
	ループ所属全半稜線参照関数
std::vector< fk_Edge * >	getAllEOnL (fk_Loop *L) const
	ループ所属全稜線参照関数
fk_Loop *	getOneNeighborLOnL (fk_Loop *L) const
	隣接ループ参照関数
fk_Loop *	getNeighborLOnLH (fk_Loop *L, fk_Half *H) const
	半稜線条件付き隣接ループ参照関数
int	getVNumOnL (fk_Loop *L) const
	ループ上頂点数参照関数
基底クラス FK::fk_ReferenceL1 に属する継承公開メンバ関数
fk_Half *	getOneHOnV (fk_Vertex *V) const
	頂点接続半稜線参照関数
fk_Edge *	getOneEOnV (fk_Vertex *V) const
	頂点接続稜線参照関数
fk_Vertex *	getVOnH (fk_Half *H) const
	半稜線接続頂点参照関数
fk_Half *	getMateHOnH (fk_Half *H) const
	対半稜線参照関数
fk_Edge *	getParentEOnH (fk_Half *H) const
	親稜線参照関数
fk_Loop *	getParentLOnH (fk_Half *H) const
	親ループ参照関数
fk_Vertex *	getRightVOnE (fk_Edge *E) const
	右側頂点参照関数
fk_Vertex *	getLeftVOnE (fk_Edge *E) const
	左側頂点参照関数
fk_Half *	getRightHOnE (fk_Edge *E) const
	右側半稜線参照関数
fk_Half *	getLeftHOnE (fk_Edge *E) const
	左側半稜線参照関数
fk_Loop *	getRightLOnE (fk_Edge *E) const
	右側ループ参照関数
fk_Loop *	getLeftLOnE (fk_Edge *E) const
	左側ループ参照関数
fk_EdgeStatus	getEdgeStatus (fk_Edge *E) const
	稜線位相状態参照関数
fk_Vertex *	getOneVOnL (fk_Loop *L) const
	ループ所属頂点参照関数
fk_Half *	getOneHOnL (fk_Loop *L) const
	ループ所属半稜線参照関数
fk_Edge *	getOneEOnL (fk_Loop *L) const
	ループ所属稜線参照関数
基底クラス FK::fk_DataAccess に属する継承公開メンバ関数
	fk_DataAccess (void)
	コンストラクタ
virtual	~fk_DataAccess ()
	デストラクタ
bool	checkDB (void) const
	データベース設定チェック関数
bool	checkTopology (void)
	位相状況チェック関数
void	printTopology (void)
	位相状況出力関数
bool	existVertex (fk_Vertex *vertex) const
	頂点位相要素存在判定関数1
bool	existVertex (int ID) const
	頂点位相要素存在判定関数2
bool	existHalf (fk_Half *half) const
	半稜線位相要素存在判定関数1
bool	existHalf (int ID) const
	半稜線位相要素存在判定関数2
bool	existEdge (fk_Edge *edge) const
	稜線位相要素存在判定関数1
bool	existEdge (int ID) const
	稜線位相要素存在判定関数2
bool	existLoop (fk_Loop *loop) const
	ループ位相要素存在判定関数1
bool	existLoop (int ID) const
	ループ位相要素存在判定関数2
fk_Vertex *	getVData (int ID) const
	頂点位相要素参照関数
fk_Half *	getHData (int ID) const
	半稜線位相要素参照関数
fk_Edge *	getEData (int ID) const
	稜線位相要素参照関数
fk_Loop *	getLData (int ID) const
	ループ位相要素参照関数
fk_Vertex *	getNextV (fk_Vertex *vertex) const
	頂点位相要素逐次参照関数
fk_Half *	getNextH (fk_Half *half) const
	半稜線位相要素逐次参照関数
fk_Edge *	getNextE (fk_Edge *edge) const
	稜線位相要素逐次参照関数
fk_Loop *	getNextL (fk_Loop *loop) const
	ループ位相要素逐次参照関数
fk_Vertex *	getLastV (void) const
	頂点位相最終要素参照関数
fk_Half *	getLastH (void) const
	半稜線位相最終要素参照関数
fk_Edge *	getLastE (void) const
	稜線位相最終要素参照関数
fk_Loop *	getLastL (void) const
	ループ位相最終要素参照関数
int	getVNum (void) const
	頂点数参照関数
int	getHNum (void) const
	半稜線数参照関数
int	getENum (void) const
	稜線数参照関数
int	getLNum (void) const
	ループ数参照関数
void	getVertexList (std::list< fk_Vertex * > *list)
	頂点コンテナ取得関数
void	getHalfList (std::list< fk_Half * > *list)
	半稜線コンテナ取得関数
void	getEdgeList (std::list< fk_Edge * > *list)
	稜線コンテナ取得関数
void	getLoopList (std::list< fk_Loop * > *list)
	ループコンテナ取得関数
基底クラス FK::fk_Shape に属する継承公開メンバ関数
	fk_Shape (fk_Type=fk_Type::SHAPE)
	コンストラクタ
virtual	~fk_Shape ()
	デストラクタ
fk_RealShapeType	getRealShapeType (void)
	形状データ構造取得関数
void	setShaderAttribute (std::string name, int dim, std::vector< int > *array, bool self=false)
	シェーダー内 attribute 変数設定関数1
void	setShaderAttribute (std::string name, int dim, std::vector< float > *array, bool self=false)
	シェーダー内 attribute 変数設定関数2
void	setShaderAttribute (std::string name, int dim, std::vector< fk_Vector > *array)
	シェーダー内 attribute 変数設定関数3
void	setShaderAttribute (std::string name, int dim, std::vector< fk_TexCoord > *array)
	シェーダー内 attribute 変数設定関数4
void	setShaderAttribute (std::string name, int dim, std::vector< fk_HVector > *array)
	シェーダー内 attribute 変数設定関数5
void	modifyAttribute (std::string name)
	attribute 変数更新関数
基底クラス FK::fk_Attribute に属する継承公開メンバ関数
	fk_Attribute (void)
	コンストラクタ
virtual	~fk_Attribute ()
	デストラクタ
bool	setAttrII (const int key, const int value)
	キーが int 型、値が int 型である属性設定関数
bool	setAttrID (const int key, const double value)
	キーが int 型、値が double 型である属性設定関数
bool	setAttrIS (const int key, const std::string value)
	キーが int 型、値が std::string 型である属性設定関数
bool	setAttrSI (const std::string key, const int value)
	キーが std::string 型、値が int 型である属性設定関数
bool	setAttrSD (const std::string key, const double value)
	キーが std::string 型、値が double 型である属性設定関数
bool	setAttrSS (const std::string key, const std::string value)
	キーが std::string 型、値が std::string 型である属性設定関数
int	getAttrII (const int key) const
	キーが int 型、値が int 型である属性参照関数
double	getAttrID (const int key) const
	キーが int 型、値が double 型である属性参照関数
std::string	getAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性参照関数
int	getAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性参照関数
double	getAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性参照関数
std::string	getAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性参照関数
bool	existAttrII (const int key) const
	キーが int 型、値が int 型である属性存在参照関数
bool	existAttrID (const int key) const
	キーが int 型、値が double 型である属性存在参照関数
bool	existAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性存在参照関数
bool	existAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性存在参照関数
bool	existAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性存在参照関数
bool	existAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性存在参照関数
bool	deleteAttrII (const int key)
	キーが int 型、値が int 型である属性消去関数
bool	deleteAttrID (const int key)
	キーが int 型、値が double 型である属性消去関数
bool	deleteAttrIS (const int key)
	キーが int 型、値が std::string 型である属性消去関数
bool	deleteAttrSI (const std::string key)
	キーが std::string 型、値が int 型である属性消去関数
bool	deleteAttrSD (const std::string key)
	キーが std::string 型、値が double 型である属性消去関数
bool	deleteAttrSS (const std::string key)
	キーが std::string 型、値が std::string 型である属性消去関数
基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ
fk_Type	getObjectType (void) const
	タイプ取得関数

詳解

半稜線構造 (Half-Edge Structure) による任意形状を生成、管理するクラス

このクラスは、半稜線構造 (Half-Edge Structure) による任意形状を制御する機能を提供します。

fk_Solid は様々な機能を持つ形状制御用クラスです。 fk_Solid 型のインスタンスが利用を想定している機能は、 実際には多くの基底クラスにて定義されています。 fk_Solid で直接定義されている関数は、 ほとんどが様々な3次元形状用ファイルフォーマットに対応した入出力機能となります。 その他、以下のようなような機能はそれぞれのクラスのマニュアルを参照して下さい。

• 位相に対する基本的な参照機能は、 fk_DataAccess を参照して下さい。
• 形状の高度な参照に関する機能は、 fk_ReferenceL1, fk_ReferenceL2, fk_ReferenceL3 を参照して下さい。
• 形状の基本操作である「オイラー操作」に関する機能は、 fk_Operation を参照して下さい。
• 形状の高度な操作については、 fk_Modify を参照して下さい。
• インデックスフェースセットデータからの生成については、 fk_SolidBase を参照して下さい。
• マテリアルの位相別設定に関する機能は、 fk_Shape を参照して下さい。
• 位相や形状に対しての独自属性設定に関する機能は、 fk_Attribute を参照して下さい。

3次元形状データファイルの入出力については、以下の形式をサポートしています。

• 入力
  • VRML 形式
  • STL 形式
  • SMF 形式
  • HRC 形式
  • RDS (Ray Dream Studio) 形式
  • DXF 形式
  • MQO (Metasequoia) 形式
  • D3DX (DirectX) 形式
  • 独自形式
• 出力
  • VRML 形式
  • STL 形式
  • DXF 形式
  • MQO (Metasequoia) 形式
  • 独自形式
  任意の形状を表現するクラスとして、 fk_Solid の他に fk_IndexFaceSet があります。 fk_IndexFaceSet は、 fk_Solid と比較して高速な描画が行えるという長所があります。 しかしその一方で、 fk_IndexFaceSet は面が3角形か4角形のみ(そして混在は不可)という制限があります。 また、位相変化を伴う変形には対応していません。 より高度な形状表現や位相変化を伴う変形を利用する場合は fk_Solid を利用して下さい。

参照

fk_IndexFaceSet, fk_Shape, fk_Model, fk_ReferenceL1, fk_ReferenceL2, fk_ReferenceL3, fk_DataAccess, fk_Operation, fk_Modify, fk_SolidBase, fk_Shape, fk_Attribute

構築子と解体子

fk_Solid()

FK::fk_Solid::fk_Solid

(

void

)

コンストラクタ

~fk_Solid()

virtual FK::fk_Solid::~fk_Solid ( )

virtual

デストラクタ

関数詳解

allClear()

void FK::fk_Solid::allClear

(

bool

matFlg = true

)

形状初期化関数

インスタンスに設定されている形状と独自属性を全て消去し、 データの初期化を行います。

引数

[in]

matFlg

true の場合、インスタンス中に設定されていたマテリアルに関する情報も 合わせて消去します。false の場合、マテリアル情報は存続させます。

isEmpty()

bool FK::fk_Solid::isEmpty

(

void

)

空形状状態参照関数

形状情報が空かどうかを参照します。

戻り値

形状情報が空の場合 true を、そうでない場合は false を返します。

cloneShape()

void FK::fk_Solid::cloneShape

(

fk_Solid *

solid

)

形状コピー関数

引数として与えられたインスタンス中の形状をコピーします。 各種属性およびマテリアル情報は写しません。

引数

[in]

solid

複写元インスタンス

compareShape()

bool FK::fk_Solid::compareShape

(

fk_Solid *

solid

)

形状同値比較関数

引数として与えられたインスタンス中の形状と、同じ状態かどうかを比較します。 ここでいう「同じ」とは、全ての位相要素の ID も一致している状態を指します。 幾何的には同一であるが位相要素の ID が異なるケースでは「同じ」とは判断しません。

引数

[in]

solid

比較インスタンス

戻り値

同じであれば true を、異なれば false を返します。

readSMFFile()

bool FK::fk_Solid::readSMFFile

(

std::string

fileName

)

SMFファイル入力関数

SMF形式のファイルからデータを入力します。

引数

[in]

fileName

ファイル名

戻り値

成功すれば true を、失敗すれば false を返します。

readSRFFile()

bool FK::fk_Solid::readSRFFile

(

std::string

fileName

)

SRFファイル入力関数

SRF形式のファイルからデータを入力します。

引数

[in]

fileName

ファイル名

戻り値

成功すれば true を、失敗すれば false を返します。

readVRMLFile()

bool FK::fk_Solid::readVRMLFile	(	std::string	fileName,
		bool	materialFlg = true,
		bool	solidFlg = true
	)

VRML ファイル入力関数

VRML形式のファイルからデータを入力します。 VRMLでは、形状を表す様々なノードがありますが、 本関数が対応しているのは「IndexedFaceSet」ノードに記述された形状のみです。

引数

[in]	fileName	ファイル名
[in]	materialFlg	true の場合、VRMLファイル中で設定されているマテリアル情報を入力します。 false の場合は、マテリアル情報を無視します。
[in]	solidFlg	true の場合、位相の隣接関係を最適化します。 ただし、結果として入力に失敗する場合があります。 false の場合は隣接関係を最適化せず、 入力データのままインデックスフェースセットを構築します。

戻り値

成功すれば true を、失敗すれば false を返します。

覚え書き

VRML形式は、1994年に策定された通称「VRML1.0」と、 1997年に策定された「VRML97」の2種類があり、 VRML97は「VRML2.0」とも呼ばれます。 本関数では入力フォーマットとして VRML97 を想定しています。

VRMLは文法解釈、特にセパレータの扱い方についてはあまり厳密になっておらず、 様々なデータによって異なる解釈がなされているようです。 そのため、構文解析がうまくいかずに入力失敗する場合がありえます。

readSTLFile()

bool FK::fk_Solid::readSTLFile	(	std::string	fileName,
		bool	solidFlg = true,
		double	tolerance = 1.0e-08
	)

STL ファイル入力関数

STL形式のファイルからデータを入力します。 対応しているのは面データのみです。

引数

[in]	fileName	ファイル名
[in]	solidFlg	true の場合、位相の隣接関係を最適化します。 ただし、結果として入力に失敗する場合があります。 false の場合は隣接関係を最適化せず、 すべての面が独立した状態として形状を構築します。
[in]	tolerance	solidFlg で true を指定した場合、 頂点同士が同一かどうかを判断するための距離許容誤差を指定します。 solidFlg が false であった場合、この値は無視されます。

戻り値

成功すれば true を、失敗すれば false を返します。

readHRCFile()

bool FK::fk_Solid::readHRCFile

(

std::string

fileName

)

HRCファイル入力関数

HRC形式のファイルからデータを入力します。

引数

[in]

fileName

ファイル名

戻り値

成功すれば true を、失敗すれば false を返します。

readRDSFile()

bool FK::fk_Solid::readRDSFile	(	std::string	fileName,
		bool	solidFlg = true
	)

RDSファイル入力関数

RDS (Ray Dream Studio) 形式のファイルからデータを入力します。

引数

[in]	fileName	ファイル名
[in]	solidFlg	true の場合、位相の隣接関係を最適化します。 ただし、結果として入力に失敗する場合があります。 false の場合は隣接関係を最適化せず、 すべての面が独立した状態として形状を構築します。

戻り値

成功すれば true を、失敗すれば false を返します。

readDXFFile()

bool FK::fk_Solid::readDXFFile	(	std::string	fileName,
		bool	solidFlg = true
	)

DXFファイル入力関数

DXF 形式のファイルからデータを入力します。

引数

[in]	fileName	ファイル名
[in]	solidFlg	true の場合、位相の隣接関係を最適化します。 ただし、結果として入力に失敗する場合があります。 false の場合は隣接関係を最適化せず、 すべての面が独立した状態として形状を構築します。

戻り値

成功すれば true を、失敗すれば false を返します。

readMQOFile() [1/2]

bool FK::fk_Solid::readMQOFile	(	std::string	fileName,
		std::string	objName,
		bool	solidFlg = true,
		bool	contFlg = true,
		bool	materialFlg = false
	)

MQOファイル入力関数1

MQO 形式のファイルからデータを入力します。

この関数は、テクスチャ用のデータの入力は行いません。 テクスチャデータも併せて表示を行いたい場合は、 fk_IFSTexture クラスを利用して下さい。

MQOデータには「オブジェクト」という概念があり、 1つの形状データが複数のオブジェクトによって構成されていることがあります。 この関数では、ファイル名とともにオブジェクト名を指定する必要があります。

引数

[in]	fileName	ファイル名
[in]	objName	オブジェクト名
[in]	solidFlg	true の場合、位相の隣接関係を最適化します。 ただし、結果として入力に失敗する場合があります。 false の場合は隣接関係を最適化せず、 すべての面が独立した状態として形状を構築します。
[in]	contFlg	テクスチャ断絶の設定を指定します。これは、テクスチャ座標が不連続な箇所に対し、 形状の位相を断絶する操作を行うためのものです。 これを true にした場合は断裂操作が行われ、 テクスチャ座標が不連続な箇所が幾何的にも不連続となるように表示されます。 ほとんどの場合は、断裂操作を行った方が良好な描画結果となります。 ただし、断裂操作を行う際に新たな位相要素を生成するため、 本来のデータよりも頂点、稜線、面が若干増加する場合があります。 false にした場合は、断裂操作を行わずに通常のデータ通り読み込みます。
[in]	materialFlg	true の場合、VRMLファイル中で設定されているマテリアル情報を入力します。 false の場合は、マテリアル情報を無視します。

戻り値

成功すれば true を、失敗すれば false を返します。

readMQOFile() [2/2]

bool FK::fk_Solid::readMQOFile	(	std::string	fileName,
		std::string	objName,
		int	materialID,
		bool	solidFlg = true,
		bool	contFlg = true,
		bool	materialFlg = false
	)

MQOファイル入力関数2

MQO 形式のファイルからデータを入力します。

この関数は、テクスチャ用のデータの入力は行いません。 テクスチャデータも併せて表示を行いたい場合は、 fk_IFSTexture クラスを利用して下さい。

MQOデータには「オブジェクト」という概念があり、 1つの形状データが複数のオブジェクトによって構成されていることがあります。 この関数では、ファイル名とともにオブジェクト名を指定する必要があります。

引数

[in]	fileName	ファイル名
[in]	objName	オブジェクト名
[in]	materialID	MQOデータではマテリアルを複数設定することができ、 各ポリゴンに対してどのマテリアルを割り振るかのIDが設定されています。 この引数にマテリアルIDを指定すると、そのIDを持つポリゴンのみを読み込みます。 materialID に -1 を入力した場合は、すべてのポリゴンを読み込みます。
[in]	solidFlg	true の場合、位相の隣接関係を最適化します。 ただし、結果として入力に失敗する場合があります。 false の場合は隣接関係を最適化せず、 すべての面が独立した状態として形状を構築します。
[in]	contFlg	テクスチャ断絶の設定を指定します。これは、テクスチャ座標が不連続な箇所に対し、 形状の位相を断絶する操作を行うためのものです。 これを true にした場合は断裂操作が行われ、 テクスチャ座標が不連続な箇所が幾何的にも不連続となるように表示されます。 ほとんどの場合は、断裂操作を行った方が良好な描画結果となります。 ただし、断裂操作を行う際に新たな位相要素を生成するため、 本来のデータよりも頂点、稜線、面が若干増加する場合があります。 false にした場合は、断裂操作を行わずに通常のデータ通り読み込みます。
[in]	materialFlg	true の場合、VRMLファイル中で設定されているマテリアル情報を入力します。 false の場合は、マテリアル情報を無視します。

戻り値

成功すれば true を、失敗すれば false を返します。

readD3DXFile() [1/2]

bool FK::fk_Solid::readD3DXFile	(	std::string	fileName,
		std::string	objName,
		bool	solidFlg = true
	)

DirectX (D3DX) ファイル入力関数1

DirectX 形式 (X 形式と呼ばれることもあります) のフォーマット (以下、「D3DX形式」) であるファイルからデータを入力します。 この関数で入力できるのは形状データとアニメーションデータです。 テクスチャデータを入力したい場合は、 fk_Solid クラスではなく fk_IFSTexture クラスを利用して下さい。

D3DXデータには「オブジェクト」という概念があり、 1つの形状データが複数のオブジェクトによって構成されていることがあります。 この関数では、ファイル名とともにオブジェクト名を指定する必要があります。

引数

[in]	fileName	ファイル名
[in]	objName	オブジェクト名。 D3DX 形式では、オブジェクト名を省略することが許容されています。 そのような場合は、この引数に空文字列 ( "" ) を入れてください。 この場合、ファイル中で最初に存在するオブジェクトのデータを入力します。
[in]	solidFlg	true の場合、位相の隣接関係を最適化します。 ただし、結果として入力に失敗する場合があります。 false の場合は隣接関係を最適化せず、 すべての面が独立した状態として形状を構築します。

戻り値

ファイルの入力に成功した場合 true を、失敗した場合 false を返します。

参照

fk_IFSTexture::readD3DXFile()

readD3DXFile() [2/2]

bool FK::fk_Solid::readD3DXFile	(	std::string	fileName,
		std::string	objName,
		int	materialID,
		bool	solidFlg = true
	)

DirectX (D3DX) ファイル入力関数2

DirectX 形式 (X 形式と呼ばれることもあります) のフォーマット (以下、「D3DX形式」) であるファイルからデータを入力します。 この関数で入力できるのは形状データとアニメーションデータです。 テクスチャデータを入力したい場合は、 fk_Solid クラスではなく fk_IFSTexture クラスを利用して下さい。

D3DXデータには「オブジェクト」という概念があり、 1つの形状データが複数のオブジェクトによって構成されていることがあります。 この関数では、ファイル名とともにオブジェクト名を指定する必要があります。

引数

[in]	fileName	ファイル名
[in]	objName	オブジェクト名。 D3DX 形式では、オブジェクト名を省略することが許容されています。 そのような場合は、この引数に空文字列 ( "" ) を入れてください。 この場合、ファイル中で最初に存在するオブジェクトのデータを入力します。
[in]	materialID	D3DXデータではマテリアルを複数設定することができ、 各ポリゴンに対してどのマテリアルを割り振るかのIDが設定されています。 この引数にマテリアルIDを指定すると、そのIDを持つポリゴンのみを読み込みます。 materialID に -1 を入力した場合は、すべてのポリゴンを読み込みます。
[in]	solidFlg	true の場合、位相の隣接関係を最適化します。 ただし、結果として入力に失敗する場合があります。 false の場合は隣接関係を最適化せず、 すべての面が独立した状態として形状を構築します。

戻り値

ファイルの入力に成功した場合 true を、失敗した場合 false を返します。

参照

fk_IFSTexture::readD3DXFile()

writeVRMLFile() [1/2]

bool FK::fk_Solid::writeVRMLFile	(	std::string	fileName,
		fk_Material *	material = nullptr,
		bool	triFlg = false
	)

VRML ファイル出力関数1

VRML (VRML2.0) 形式で形状データを出力します。

引数

[in]	fileName	ファイル名
[in]	material	VRMLファイル中に「Material」ノードとしてマテリアル情報を保存します。 nullptr を代入した場合は、VRMLファイル中に「Material」ノードを生成しません。
[in]	triFlg	仮想関数からの継承のために存在する引数で、処理には一切影響しません。

戻り値

ファイルの出力に成功した場合 true を、失敗した場合 false を返します。

writeVRMLFile() [2/2]

bool FK::fk_Solid::writeVRMLFile	(	std::string	fileName,
		std::vector< double > *	time,
		std::vector< fk_Vector > *	pos,
		fk_Material *	material = nullptr,
		bool	triFlg = false
	)

VRML ファイル出力関数2

VRML (VRML2.0) 形式で形状データを出力します。 この引数形式の場合は、 CoordinateInterpolator ノードを用いた アニメーションデータを出力することが可能です。

引数

[in]	fileName	ファイル名
[in]	time	CoordinateInterpolator における時間配列 (key) を入力します。
[in]	pos	CoordinateInterpolator における位置ベクトル配列 (keyValue) を入力します。
[in]	material	VRMLファイル中に「Material」ノードとしてマテリアル情報を保存します。 nullptr を代入した場合は、VRMLファイル中に「Material」ノードを生成しません。
[in]	triFlg	仮想関数からの継承のために存在する引数で、処理には一切影響しません。

戻り値

ファイルの出力に成功した場合 true を、失敗した場合 false を返します。

writeSTLFile()

bool FK::fk_Solid::writeSTLFile

(

std::string

fileName

)

STL ファイル出力関数

STL 形式で形状データを出力します。

引数

[in]

fileName

ファイル名

戻り値

ファイルの出力に成功した場合 true を、失敗した場合 false を返します。

writeDXFFile()

bool FK::fk_Solid::writeDXFFile	(	std::string	fileName,
		bool	triFlg = false
	)

DXF ファイル出力関数

DXF 形式で形状データを出力します。

引数

[in]	fileName	ファイル名
[in]	triFlg	面情報を3角形として出力したい場合は、true を代入します。 false の場合、3角形面を2点が重複している4角形面として出力します。

戻り値

ファイルの出力に成功した場合 true を、失敗した場合 false を返します。

writeMQOFile()

bool FK::fk_Solid::writeMQOFile

(

std::string

fileName

)

MQO ファイル出力関数

MQO 形式で形状データを出力します。

引数

[in]

fileName

ファイル名

戻り値

ファイルの出力に成功した場合 true を、失敗した場合 false を返します。
