FK::fk_IFSTexture クラス

IFSテクスチャを生成、管理するクラス [詳解]

#include <FK/IFSTexture.h>

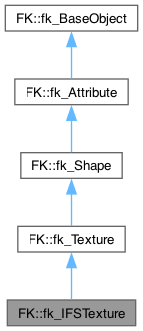

FK::fk_IFSTexture の継承関係図

FK::fk_IFSTexture 連携図

公開メンバ関数
	fk_IFSTexture (fk_Image *image=nullptr)
	コンストラクタ
virtual	~fk_IFSTexture ()
	デストラクタ
void	init (void)
	初期化関数
fk_TexCoord	getTextureCoord (int tID, int vID)
	テクスチャ座標参照関数
fk_IndexFaceSet *	getIFS (void)
	形状データ参照関数
void	cloneShape (fk_IFSTexture *ifsTex)
	形状コピー関数
void	setTextureCoord (int tID, int vID, fk_TexCoord &coord)
	テクスチャ座標設定関数
bool	readMQOFile (std::string fileName, std::string objName, int materialID=-1, bool contFlg=true)
	MQOファイル入力関数
bool	readMQOData (unsigned char *buffer, std::string objName, int materialID=-1, bool contFlg=true)
	MQOデータ入力関数
bool	readD3DXFile (std::string fileName, std::string objName, int materialID=-1)
	DirectX (D3DX) ファイル入力関数
void	setConnectMode (bool connectFlg)
	法線連続性設定関数
bool	getConnectMode (void)
	法線連続性設定関数
bool	moveVPosition (int vID, const fk_Vector &pos, int order=0)
	頂点移動関数1
bool	moveVPosition (int vID, double x, double y, double z, int order=0)
	頂点移動関数2
bool	moveVPosition (int vID, double *pos, int order=0)
	頂点移動関数3
void	setAnimationTime (double t)
	アニメーション時間設定関数
void	setBVHMotion (fk_BVHBase *bvh)
	BVH データ設定関数
基底クラス FK::fk_Texture に属する継承公開メンバ関数
void	setImage (fk_Image *image)
	画像データ設定関数
fk_Image *	getImage (void)
	画像データ取得関数
bool	readBMP (std::string fileName)
	BMP ファイル入力関数
bool	readBMPData (fk_ImType *buf)
	BMP バッファ入力関数
bool	readPNG (std::string fileName)
	PNG ファイル入力関数
bool	readPNGData (fk_ImType *buf)
	PNG バッファ入力関数
bool	readJPG (std::string fileName)
	JPEG ファイル入力関数
const fk_Dimension *	getImageSize (void)
	画像サイズ取得関数
const fk_Dimension *	getBufferSize (void)
	画像バッファサイズ取得関数
void	setTextureMode (fk_TexMode mode)
	テクスチャモード設定関数
fk_TexMode	getTextureMode (void)
	テクスチャモード取得関数
void	setTexRendMode (fk_TexRendMode mode)
	テクスチャ描画品質設定関数
fk_TexRendMode	getTexRendMode (void)
	テクスチャ描画品質取得関数
void	setTexWrapMode (fk_TexWrapMode mode)
	テクスチャ外周部モード設定関数
fk_TexWrapMode	getTexWrapMode (void)
	テクスチャ外周部モード取得関数
void	fillColor (const fk_Color &color)
	一様色初期化関数1
void	fillColor (int r, int g, int b, int a=0)
	一様色初期化関数2
const fk_ImType *	getImageBuf (void)
	画像データ配列先頭アドレス取得関数
void	setFrameBuffer (fk_FrameBuffer *buffer)
	フレームバッファー設定関数
fk_FrameBuffer *	getFrameBuffer (void)
	フレームバッファー取得関数
void	initFrameBuffer (void)
	フレームバッファー情報初期化関数
基底クラス FK::fk_Shape に属する継承公開メンバ関数
	fk_Shape (fk_Type=fk_Type::SHAPE)
	コンストラクタ
virtual	~fk_Shape ()
	デストラクタ
fk_RealShapeType	getRealShapeType (void)
	形状データ構造取得関数
void	setShaderAttribute (std::string name, int dim, std::vector< int > *array, bool self=false)
	シェーダー内 attribute 変数設定関数1
void	setShaderAttribute (std::string name, int dim, std::vector< float > *array, bool self=false)
	シェーダー内 attribute 変数設定関数2
void	setShaderAttribute (std::string name, int dim, std::vector< fk_Vector > *array)
	シェーダー内 attribute 変数設定関数3
void	setShaderAttribute (std::string name, int dim, std::vector< fk_TexCoord > *array)
	シェーダー内 attribute 変数設定関数4
void	setShaderAttribute (std::string name, int dim, std::vector< fk_HVector > *array)
	シェーダー内 attribute 変数設定関数5
void	modifyAttribute (std::string name)
	attribute 変数更新関数
基底クラス FK::fk_Attribute に属する継承公開メンバ関数
	fk_Attribute (void)
	コンストラクタ
virtual	~fk_Attribute ()
	デストラクタ
bool	setAttrII (const int key, const int value)
	キーが int 型、値が int 型である属性設定関数
bool	setAttrID (const int key, const double value)
	キーが int 型、値が double 型である属性設定関数
bool	setAttrIS (const int key, const std::string value)
	キーが int 型、値が std::string 型である属性設定関数
bool	setAttrSI (const std::string key, const int value)
	キーが std::string 型、値が int 型である属性設定関数
bool	setAttrSD (const std::string key, const double value)
	キーが std::string 型、値が double 型である属性設定関数
bool	setAttrSS (const std::string key, const std::string value)
	キーが std::string 型、値が std::string 型である属性設定関数
int	getAttrII (const int key) const
	キーが int 型、値が int 型である属性参照関数
double	getAttrID (const int key) const
	キーが int 型、値が double 型である属性参照関数
std::string	getAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性参照関数
int	getAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性参照関数
double	getAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性参照関数
std::string	getAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性参照関数
bool	existAttrII (const int key) const
	キーが int 型、値が int 型である属性存在参照関数
bool	existAttrID (const int key) const
	キーが int 型、値が double 型である属性存在参照関数
bool	existAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性存在参照関数
bool	existAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性存在参照関数
bool	existAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性存在参照関数
bool	existAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性存在参照関数
bool	deleteAttrII (const int key)
	キーが int 型、値が int 型である属性消去関数
bool	deleteAttrID (const int key)
	キーが int 型、値が double 型である属性消去関数
bool	deleteAttrIS (const int key)
	キーが int 型、値が std::string 型である属性消去関数
bool	deleteAttrSI (const std::string key)
	キーが std::string 型、値が int 型である属性消去関数
bool	deleteAttrSD (const std::string key)
	キーが std::string 型、値が double 型である属性消去関数
bool	deleteAttrSS (const std::string key)
	キーが std::string 型、値が std::string 型である属性消去関数
基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ
fk_Type	getObjectType (void) const
	タイプ取得関数

詳解

IFSテクスチャを生成、管理するクラス

このクラスは、「IFSテクスチャ」を制御する機能を提供します。 IFSテクスチャとは、多数の三角形テクスチャをひとまとめにした形状のことで、 実質的には fk_IndexFaceSet クラスに対してテクスチャを付加したものです。 このクラスの主な用途は、 他のモデラー等で作成した形状データファイルを読み込んで表示するというものです。 また、 fk_IndexFaceSet クラスと同様に形状のアニメーションを入力することも可能です。

なお、このクラスでテクスチャ付きの形状データを読み込む場合、 テクスチャデータは 1 個のファイルで構成されていなければならないという制限があります。

実際に利用する際には、まずテクスチャ画像データを設定する必要があります。 画像データの入力や生成については、 fk_Texture のマニュアルを参照して下さい。 形状データの入力と画像データの設定は、どちらが先であっても問題ありません。

本クラスと同様の機能を持つクラスとして、 fk_MeshTexture があります。 fk_MeshTexture クラスと比較した、 本クラスの長所と短所をまとめると以下のようになります。

• 長所
  • 描画速度が速い。
  • D3DXファイルの入力に対応している。
• 短所
  • 3角形テクスチャの動的生成ができない。

ほとんどの用途においては fk_IFSTexture の方が有利と言えますが、 3角形テクスチャの動的生成を行いたい場合は fk_MeshTexture の利用を検討する価値があると言えます。

参照

fk_IndexFaceSet, fk_Texture, fk_MeshTexture

構築子と解体子

fk_IFSTexture()

FK::fk_IFSTexture::fk_IFSTexture

(

fk_Image *

image = nullptr

)

コンストラクタ

引数によってテクスチャ画像を設定することが可能です。

引数

[in]


テクスチャデータ。 省略されるか、nullptr が代入された場合はテクスチャデータを空の状態として生成します。

~fk_IFSTexture()

virtual FK::fk_IFSTexture::~fk_IFSTexture ( )

virtual

デストラクタ

関数詳解

init()

void FK::fk_IFSTexture::init

(

void

)

初期化関数

テクスチャデータおよびテクスチャ座標のデータを全て破棄し、 初期化を行います。

getTextureCoord()

fk_TexCoord FK::fk_IFSTexture::getTextureCoord	(	int	tID,
		int	vID
	)

テクスチャ座標参照関数

テクスチャ座標を参照します。

引数

[in]	tID	三角形ID
[in]	vID	頂点ID

戻り値

テクスチャ座標

getIFS()

fk_IndexFaceSet * FK::fk_IFSTexture::getIFS

(

void

)

形状データ参照関数

fk_IFSTexture では、形状データとして fk_IndexFaceSet クラスのインスタンスを保持しています。 この関数は、そのインスタンスのポインタを返します。 ここで得たインスタンスに対して形状を操作することで、 fk_IFSTexture による形状の操作が可能となります。

戻り値

fk_IndexFaceSet 型の形状データのポインタ

cloneShape()

void FK::fk_IFSTexture::cloneShape

(

fk_IFSTexture *

ifsTex

)

形状コピー関数

引数として与えられたインスタンス中の形状やテクスチャデータをコピーします。

引数

[in]

ifsTex

複写元インスタンス

setTextureCoord()

void FK::fk_IFSTexture::setTextureCoord	(	int	tID,
		int	vID,
		fk_TexCoord &	coord
	)

テクスチャ座標設定関数

テクスチャ座標を設定します。

引数

[in]	tID	三角形ID
[in]	vID	頂点ID
[in]	coord	テクスチャ座標

readMQOFile()

bool FK::fk_IFSTexture::readMQOFile	(	std::string	fileName,
		std::string	objName,
		int	materialID = -1,
		bool	contFlg = true
	)

MQOファイル入力関数

MQO形式のファイルからデータを入力します。 この関数で入力できるのは形状とテクスチャ座標データです。 テクスチャ画像データは fk_Texture のメンバ関数によって、 別途入力する必要があります。

MQOデータには「オブジェクト」という概念があり、 1つの形状データが複数のオブジェクトによって構成されていることがあります。 この関数では、ファイル名とともにオブジェクト名を指定する必要があります。

引数

[in]	fileName	ファイル名
[in]	objName	オブジェクト名
[in]	materialID	MQOデータではマテリアルを複数設定することができ、 各ポリゴンに対してどのマテリアルを割り振るかのIDが設定されています。 この引数にマテリアルIDを指定すると、そのIDを持つポリゴンのみを読み込みます。 materialID に -1 を入力した場合は、すべてのポリゴンを読み込みます。
[in]	contFlg	テクスチャ断絶の設定を指定します。これは、テクスチャ座標が不連続な箇所に対し、 形状の位相を断絶する操作を行うためのものです。 これを true にした場合は断裂操作が行われ、 テクスチャ座標が不連続な箇所が幾何的にも不連続となるように表示されます。 ほとんどの場合は、断裂操作を行った方が良好な描画結果となります。 ただし、断裂操作を行う際に新たな位相要素を生成するため、 本来のデータよりも頂点、稜線、面が若干増加する場合があります。 false にした場合は、断裂操作を行わずに通常のデータ通り読み込みます。

戻り値

ファイルの入力に成功した場合 true を、失敗した場合 false を返します。

参照

readMQOData(), fk_IFSTexture::readMQOFile()

readMQOData()

bool FK::fk_IFSTexture::readMQOData	(	unsigned char *	buffer,
		std::string	objName,
		int	materialID = -1,
		bool	contFlg = true
	)

MQOデータ入力関数

MQO形式のデータを入力します。 この関数では、MQO形式のデータが既に unsigned char 型の配列中に入力されていると仮定し、 readMQOFile() 関数と同様の処理を行います。

この関数で入力できるのは形状とテクスチャ座標データです。 テクスチャ画像データは fk_Texture のメンバ関数によって、 別途入力する必要があります。

MQOデータには「オブジェクト」という概念があり、 1つの形状データが複数のオブジェクトによって構成されていることがあります。 この関数では、ファイル名とともにオブジェクト名を指定する必要があります。

引数

[in]	buffer	データが格納されているバッファ
[in]	objName	オブジェクト名
[in]	materialID	MQOデータではマテリアルを複数設定することができ、 各ポリゴンに対してどのマテリアルを割り振るかのIDが設定されています。 この引数にマテリアルIDを指定すると、そのIDを持つポリゴンのみを読み込みます。 materialID に -1 を入力した場合は、すべてのポリゴンを読み込みます。
[in]	contFlg	テクスチャ断絶の設定を指定します。これは、テクスチャ座標が不連続な箇所に対し、 形状の位相を断絶する操作を行うためのものです。 これを true にした場合は断裂操作が行われ、 テクスチャ座標が不連続な箇所が幾何的にも不連続となるように表示されます。 ほとんどの場合は、断裂操作を行った方が良好な描画結果となります。 ただし、断裂操作を行う際に新たな位相要素を生成するため、 本来のデータよりも頂点、稜線、面が若干増加する場合があります。 false にした場合は、断裂操作を行わずに通常のデータ通り読み込みます。

戻り値

データ入力に成功した場合 true を、失敗した場合 false を返します。

参照

readMQOFile(), fk_IndexFaceSet::readMQOData()

readD3DXFile()

bool FK::fk_IFSTexture::readD3DXFile	(	std::string	fileName,
		std::string	objName,
		int	materialID = -1
	)

DirectX (D3DX) ファイル入力関数

DirectX 形式 (X 形式と呼ばれることもあります) のフォーマット (以下、「D3DX形式」) であるファイルからデータを入力します。 この関数で入力できるのは形状、テクスチャ座標データ、 そしてアニメーションデータです。 テクスチャ画像データは fk_Texture のメンバ関数によって、 別途入力する必要があります。

D3DXデータには「オブジェクト」という概念があり、 1つの形状データが複数のオブジェクトによって構成されていることがあります。 この関数では、ファイル名とともにオブジェクト名を指定する必要があります。

引数

[in]	fileName	ファイル名
[in]	objName	オブジェクト名。 D3DX 形式では、オブジェクト名を省略することが許容されています。 そのような場合は、この引数に空文字列 ( "" ) を入れてください。 この場合、ファイル中で最初に存在するオブジェクトのデータを入力します。
[in]	materialID	D3DXデータではマテリアルを複数設定することができ、 各ポリゴンに対してどのマテリアルを割り振るかのIDが設定されています。 この引数にマテリアルIDを指定すると、そのIDを持つポリゴンのみを読み込みます。 materialID に -1 を入力した場合は、すべてのポリゴンを読み込みます。

戻り値

ファイルの入力に成功した場合 true を、失敗した場合 false を返します。

setConnectMode()

void FK::fk_IFSTexture::setConnectMode

(

bool

connectFlg

)

法線連続性設定関数

入力する形状に対して法線連続性の設定を行います。 法線連続性を有効にした場合、 形状全体に対してスムースシェーディングの効果を有効とします。 この場合は、各ポリゴン同士の境界がわかりづらくなります。 法線連続性を無効にした場合、 ポリゴン同士のスムースシェーディングは行いません。 そのため、各ポリゴン同士の描画が明確となります。

なお、この関数による設定はファイル入力よりも前に行う必要があります。 既に入力したデータに対しては適用されません。

引数

[in]

connectFlg

true の場合、法線連続性が有効となります。false の場合は無効となります。

参照

getConnectMode()

getConnectMode()

bool FK::fk_IFSTexture::getConnectMode

(

void

)

法線連続性設定関数

法線連続性の設定を参照します。 法線連続性の詳細については、 setConnectMode() を参照して下さい。

戻り値

true の場合、法線連続性が有効であることを意味します。 false の場合は無効であることを意味します。

参照

setConnectMode()

moveVPosition() [1/3]

bool FK::fk_IFSTexture::moveVPosition	(	int	vID,
		const fk_Vector &	pos,
		int	order = 0
	)

頂点移動関数1

形状の頂点を移動します。

引数

[in]	vID	頂点ID
[in]	pos	移動位置ベクトル
[in]	order	全頂点ID のうち、もっとも最小の ID 番号

戻り値

頂点移動が成功したら true を、失敗したら false を返します。

moveVPosition() [2/3]

bool FK::fk_IFSTexture::moveVPosition	(	int	vID,
		double	x,
		double	y,
		double	z,
		int	order = 0
	)

頂点移動関数2

形状の頂点を移動します。

引数

[in]	vID	頂点ID
[in]	x	移動位置ベクトルの x 成分
[in]	y	移動位置ベクトルの y 成分
[in]	z	移動位置ベクトルの z 成分
[in]	order	全頂点ID のうち、もっとも最小の ID 番号

戻り値

頂点移動が成功したら true を、失敗したら false を返します。

moveVPosition() [3/3]

bool FK::fk_IFSTexture::moveVPosition	(	int	vID,
		double *	pos,
		int	order = 0
	)

頂点移動関数3

形状の頂点を移動します。

引数

[in]	vID	頂点ID
[in]	pos	移動位置ベクトルを示す double 型配列の先頭アドレス。
[in]	order	全頂点ID のうち、もっとも最小の ID 番号

戻り値

頂点移動が成功したら true を、失敗したら false を返します。

setAnimationTime()

void FK::fk_IFSTexture::setAnimationTime

(

double

t

)

アニメーション時間設定関数

D3DX形式の入力や BVH データ設定によってアニメーションが設定されていた場合、 形状を指定した時間に対応する状態に設定します。

引数

[in]

t

時間

setBVHMotion()

void FK::fk_IFSTexture::setBVHMotion

(

fk_BVHBase *

bvh

)

BVH データ設定関数

入力した形状データに対し、 fk_BVHMotion によるのモーションデータを設定します。

引数

[in]

bvh

モーションデータ
