FK::fk_ReferenceL2 クラス

位相状態参照用クラス(Level2) [詳解]

#include <FK/Reference.h>

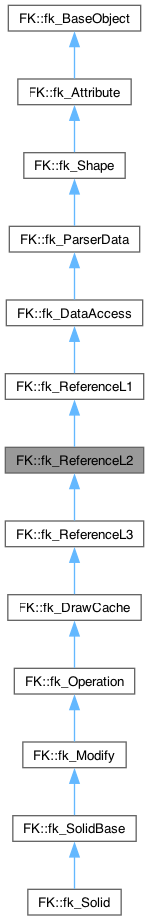

FK::fk_ReferenceL2 の継承関係図

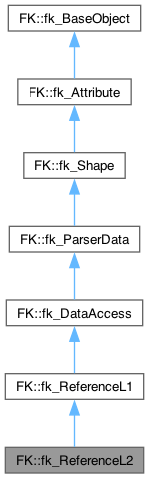

FK::fk_ReferenceL2 連携図

公開メンバ関数
頂点に関連する関数
fk_Vertex *	getOneNeighborVOnV (fk_Vertex *V) const
	隣接頂点参照関数
std::vector< fk_Half * >	getAllHOnV (fk_Vertex *V) const
	頂点接続全半稜線参照関数
std::vector< fk_Edge * >	getAllEOnV (fk_Vertex *V) const
	頂点接続全稜線参照関数
std::vector< fk_Loop * >	getAllLOnV (fk_Vertex *V) const
	頂点接続全ループ参照関数
int	getENumOnV (fk_Vertex *V) const
	頂点接続稜線数参照関数
ループに関連する関数
std::vector< fk_Vertex * >	getAllVOnL (fk_Loop *L) const
	ループ所属全頂点参照関数
std::vector< fk_Half * >	getAllHOnL (fk_Loop *L) const
	ループ所属全半稜線参照関数
std::vector< fk_Edge * >	getAllEOnL (fk_Loop *L) const
	ループ所属全稜線参照関数
fk_Loop *	getOneNeighborLOnL (fk_Loop *L) const
	隣接ループ参照関数
fk_Loop *	getNeighborLOnLH (fk_Loop *L, fk_Half *H) const
	半稜線条件付き隣接ループ参照関数
int	getVNumOnL (fk_Loop *L) const
	ループ上頂点数参照関数
基底クラス FK::fk_ReferenceL1 に属する継承公開メンバ関数
fk_Half *	getOneHOnV (fk_Vertex *V) const
	頂点接続半稜線参照関数
fk_Edge *	getOneEOnV (fk_Vertex *V) const
	頂点接続稜線参照関数
fk_Vertex *	getVOnH (fk_Half *H) const
	半稜線接続頂点参照関数
fk_Half *	getMateHOnH (fk_Half *H) const
	対半稜線参照関数
fk_Edge *	getParentEOnH (fk_Half *H) const
	親稜線参照関数
fk_Loop *	getParentLOnH (fk_Half *H) const
	親ループ参照関数
fk_Vertex *	getRightVOnE (fk_Edge *E) const
	右側頂点参照関数
fk_Vertex *	getLeftVOnE (fk_Edge *E) const
	左側頂点参照関数
fk_Half *	getRightHOnE (fk_Edge *E) const
	右側半稜線参照関数
fk_Half *	getLeftHOnE (fk_Edge *E) const
	左側半稜線参照関数
fk_Loop *	getRightLOnE (fk_Edge *E) const
	右側ループ参照関数
fk_Loop *	getLeftLOnE (fk_Edge *E) const
	左側ループ参照関数
fk_EdgeStatus	getEdgeStatus (fk_Edge *E) const
	稜線位相状態参照関数
fk_Vertex *	getOneVOnL (fk_Loop *L) const
	ループ所属頂点参照関数
fk_Half *	getOneHOnL (fk_Loop *L) const
	ループ所属半稜線参照関数
fk_Edge *	getOneEOnL (fk_Loop *L) const
	ループ所属稜線参照関数
基底クラス FK::fk_DataAccess に属する継承公開メンバ関数
	fk_DataAccess (void)
	コンストラクタ
virtual	~fk_DataAccess ()
	デストラクタ
bool	checkDB (void) const
	データベース設定チェック関数
bool	checkTopology (void)
	位相状況チェック関数
void	printTopology (void)
	位相状況出力関数
bool	existVertex (fk_Vertex *vertex) const
	頂点位相要素存在判定関数1
bool	existVertex (int ID) const
	頂点位相要素存在判定関数2
bool	existHalf (fk_Half *half) const
	半稜線位相要素存在判定関数1
bool	existHalf (int ID) const
	半稜線位相要素存在判定関数2
bool	existEdge (fk_Edge *edge) const
	稜線位相要素存在判定関数1
bool	existEdge (int ID) const
	稜線位相要素存在判定関数2
bool	existLoop (fk_Loop *loop) const
	ループ位相要素存在判定関数1
bool	existLoop (int ID) const
	ループ位相要素存在判定関数2
fk_Vertex *	getVData (int ID) const
	頂点位相要素参照関数
fk_Half *	getHData (int ID) const
	半稜線位相要素参照関数
fk_Edge *	getEData (int ID) const
	稜線位相要素参照関数
fk_Loop *	getLData (int ID) const
	ループ位相要素参照関数
fk_Vertex *	getNextV (fk_Vertex *vertex) const
	頂点位相要素逐次参照関数
fk_Half *	getNextH (fk_Half *half) const
	半稜線位相要素逐次参照関数
fk_Edge *	getNextE (fk_Edge *edge) const
	稜線位相要素逐次参照関数
fk_Loop *	getNextL (fk_Loop *loop) const
	ループ位相要素逐次参照関数
fk_Vertex *	getLastV (void) const
	頂点位相最終要素参照関数
fk_Half *	getLastH (void) const
	半稜線位相最終要素参照関数
fk_Edge *	getLastE (void) const
	稜線位相最終要素参照関数
fk_Loop *	getLastL (void) const
	ループ位相最終要素参照関数
int	getVNum (void) const
	頂点数参照関数
int	getHNum (void) const
	半稜線数参照関数
int	getENum (void) const
	稜線数参照関数
int	getLNum (void) const
	ループ数参照関数
void	getVertexList (std::list< fk_Vertex * > *list)
	頂点コンテナ取得関数
void	getHalfList (std::list< fk_Half * > *list)
	半稜線コンテナ取得関数
void	getEdgeList (std::list< fk_Edge * > *list)
	稜線コンテナ取得関数
void	getLoopList (std::list< fk_Loop * > *list)
	ループコンテナ取得関数
基底クラス FK::fk_Shape に属する継承公開メンバ関数
	fk_Shape (fk_Type=fk_Type::SHAPE)
	コンストラクタ
virtual	~fk_Shape ()
	デストラクタ
fk_RealShapeType	getRealShapeType (void)
	形状データ構造取得関数
void	setShaderAttribute (std::string name, int dim, std::vector< int > *array, bool self=false)
	シェーダー内 attribute 変数設定関数1
void	setShaderAttribute (std::string name, int dim, std::vector< float > *array, bool self=false)
	シェーダー内 attribute 変数設定関数2
void	setShaderAttribute (std::string name, int dim, std::vector< fk_Vector > *array)
	シェーダー内 attribute 変数設定関数3
void	setShaderAttribute (std::string name, int dim, std::vector< fk_TexCoord > *array)
	シェーダー内 attribute 変数設定関数4
void	setShaderAttribute (std::string name, int dim, std::vector< fk_HVector > *array)
	シェーダー内 attribute 変数設定関数5
void	modifyAttribute (std::string name)
	attribute 変数更新関数
基底クラス FK::fk_Attribute に属する継承公開メンバ関数
	fk_Attribute (void)
	コンストラクタ
virtual	~fk_Attribute ()
	デストラクタ
bool	setAttrII (const int key, const int value)
	キーが int 型、値が int 型である属性設定関数
bool	setAttrID (const int key, const double value)
	キーが int 型、値が double 型である属性設定関数
bool	setAttrIS (const int key, const std::string value)
	キーが int 型、値が std::string 型である属性設定関数
bool	setAttrSI (const std::string key, const int value)
	キーが std::string 型、値が int 型である属性設定関数
bool	setAttrSD (const std::string key, const double value)
	キーが std::string 型、値が double 型である属性設定関数
bool	setAttrSS (const std::string key, const std::string value)
	キーが std::string 型、値が std::string 型である属性設定関数
int	getAttrII (const int key) const
	キーが int 型、値が int 型である属性参照関数
double	getAttrID (const int key) const
	キーが int 型、値が double 型である属性参照関数
std::string	getAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性参照関数
int	getAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性参照関数
double	getAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性参照関数
std::string	getAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性参照関数
bool	existAttrII (const int key) const
	キーが int 型、値が int 型である属性存在参照関数
bool	existAttrID (const int key) const
	キーが int 型、値が double 型である属性存在参照関数
bool	existAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性存在参照関数
bool	existAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性存在参照関数
bool	existAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性存在参照関数
bool	existAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性存在参照関数
bool	deleteAttrII (const int key)
	キーが int 型、値が int 型である属性消去関数
bool	deleteAttrID (const int key)
	キーが int 型、値が double 型である属性消去関数
bool	deleteAttrIS (const int key)
	キーが int 型、値が std::string 型である属性消去関数
bool	deleteAttrSI (const std::string key)
	キーが std::string 型、値が int 型である属性消去関数
bool	deleteAttrSD (const std::string key)
	キーが std::string 型、値が double 型である属性消去関数
bool	deleteAttrSS (const std::string key)
	キーが std::string 型、値が std::string 型である属性消去関数
基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ
fk_Type	getObjectType (void) const
	タイプ取得関数

詳解

位相状態参照用クラス(Level2)

このクラスでは、 fk_Solid クラスのインスタンスにおいて、 様々な位相状態を参照する機能を提供します。 fk_Solid の位相についての詳細は、 ユーザーズマニュアルの「形状に対する高度な操作」という章を参照して下さい。

位相状態を参照するためのクラスとして、 本クラスの他に fk_ReferenceL1 や fk_ReferenceL3 といったクラスが存在します。 これらのクラスは、内部実装として上位・下位を区別しているものであり、 機能について区別する必要はありません。

参照

fk_ReferenceL1, fk_ReferenceL3, fk_DataAccess, fk_Operation, fk_Modify, fk_Solid

関数詳解

getOneNeighborVOnV()

fk_Vertex * FK::fk_ReferenceL2::getOneNeighborVOnV

(

fk_Vertex *

V

)

const

隣接頂点参照関数

頂点 V に隣接している頂点のうちの1つを返します。 V が独立頂点であった場合は nullptr を返します。

引数

[in]

V

頂点位相

戻り値

隣接頂点のうちの1つ。ない場合は nullptr を返します。

getAllHOnV()

std::vector< fk_Half * > FK::fk_ReferenceL2::getAllHOnV

(

fk_Vertex *

V

)

const

頂点接続全半稜線参照関数

頂点 V を元頂点(開始点)としている全ての半稜線を、 vector配列として返します。

引数

[in]

V

頂点位相

戻り値

V を元頂点とする半稜線の配列

getAllEOnV()

std::vector< fk_Edge * > FK::fk_ReferenceL2::getAllEOnV

(

fk_Vertex *

V

)

const

頂点接続全稜線参照関数

頂点 V に接続している全ての稜線を、 vector配列として返します。

引数

[in]

V

頂点位相

戻り値

V に接続する稜線の配列

getAllLOnV()

std::vector< fk_Loop * > FK::fk_ReferenceL2::getAllLOnV

(

fk_Vertex *

V

)

const

頂点接続全ループ参照関数

頂点 V に接続している全てのループを、 vector配列として返します。

引数

[in]

V

頂点位相

戻り値

V に接続するループの配列

getENumOnV()

int FK::fk_ReferenceL2::getENumOnV

(

fk_Vertex *

V

)

const

頂点接続稜線数参照関数

頂点 V に接続している稜線の本数を返します。

引数

[in]

V

頂点位相

戻り値

V に接続する稜線本数

getAllVOnL()

std::vector< fk_Vertex * > FK::fk_ReferenceL2::getAllVOnL

(

fk_Loop *

L

)

const

ループ所属全頂点参照関数

ループ L に所属している全ての頂点を、 vector配列として返します。

引数

[in]

L

ループ位相

戻り値

L に所属する頂点の配列

getAllHOnL()

std::vector< fk_Half * > FK::fk_ReferenceL2::getAllHOnL

(

fk_Loop *

L

)

const

ループ所属全半稜線参照関数

ループ L に所属している全ての半稜線を、 vector配列として返します。

引数

[in]

L

ループ位相

戻り値

L に所属する半稜線の配列

getAllEOnL()

std::vector< fk_Edge * > FK::fk_ReferenceL2::getAllEOnL

(

fk_Loop *

L

)

const

ループ所属全稜線参照関数

ループ L に所属している全ての稜線を、 vector配列として返します。

引数

[in]

L

ループ位相

戻り値

L に所属する稜線の配列

getOneNeighborLOnL()

fk_Loop * FK::fk_ReferenceL2::getOneNeighborLOnL

(

fk_Loop *

L

)

const

隣接ループ参照関数

ループ L と隣接しているループのうちの1つを返します。 隣接するループが存在しないときは nullptr を返します。

引数

[in]

L

ループ位相

戻り値

隣接ループのうちの1つ。ない場合は nullptr を返します。

getNeighborLOnLH()

fk_Loop * FK::fk_ReferenceL2::getNeighborLOnLH	(	fk_Loop *	L,
		fk_Half *	H
	)		const

半稜線条件付き隣接ループ参照関数

ループ L と隣接しているループのうち、 半稜線 H の親稜線を共有しているループを返します。 この共有関係が成り立たないような状態の場合 (H が L 上にない、H の反対側にループが存在しないなど) は、nullptr を返します。

引数

[in]	L	ループ位相
[in]	H	半稜線位相

戻り値

H を挟んだ隣接ループ。存在しない場合は nullptr を返します。

getVNumOnL()

int FK::fk_ReferenceL2::getVNumOnL

(

fk_Loop *

L

)

const

ループ上頂点数参照関数

ループ L に所属している頂点の個数を返します。

引数

[in]

L

ループ位相

戻り値

L に所属する頂点個数
