位相状態参照用クラス(Level1) [詳解]

#include <FK/Reference.h>

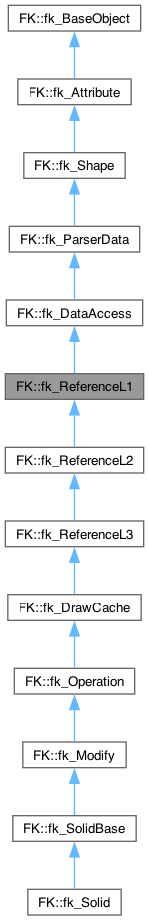

FK::fk_ReferenceL1 の継承関係図

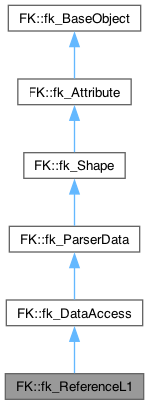

FK::fk_ReferenceL1 連携図

公開メンバ関数
頂点に関連する関数
fk_Half *	getOneHOnV (fk_Vertex *V) const
	頂点接続半稜線参照関数

fk_Edge *	getOneEOnV (fk_Vertex *V) const
	頂点接続稜線参照関数

半稜線に関連する関数
fk_Vertex *	getVOnH (fk_Half *H) const
	半稜線接続頂点参照関数

fk_Half *	getMateHOnH (fk_Half *H) const
	対半稜線参照関数

fk_Edge *	getParentEOnH (fk_Half *H) const
	親稜線参照関数

fk_Loop *	getParentLOnH (fk_Half *H) const
	親ループ参照関数

稜線に関連する関数
fk_Vertex *	getRightVOnE (fk_Edge *E) const
	右側頂点参照関数

fk_Vertex *	getLeftVOnE (fk_Edge *E) const
	左側頂点参照関数

fk_Half *	getRightHOnE (fk_Edge *E) const
	右側半稜線参照関数

fk_Half *	getLeftHOnE (fk_Edge *E) const
	左側半稜線参照関数

fk_Loop *	getRightLOnE (fk_Edge *E) const
	右側ループ参照関数

fk_Loop *	getLeftLOnE (fk_Edge *E) const
	左側ループ参照関数

fk_EdgeStatus	getEdgeStatus (fk_Edge *E) const
	稜線位相状態参照関数

ループに関連する関数
fk_Vertex *	getOneVOnL (fk_Loop *L) const
	ループ所属頂点参照関数

fk_Half *	getOneHOnL (fk_Loop *L) const
	ループ所属半稜線参照関数

fk_Edge *	getOneEOnL (fk_Loop *L) const
	ループ所属稜線参照関数

基底クラス FK::fk_DataAccess に属する継承公開メンバ関数
	fk_DataAccess (void)
	コンストラクタ

virtual	~fk_DataAccess ()
	デストラクタ

bool	checkDB (void) const
	データベース設定チェック関数

bool	checkTopology (void)
	位相状況チェック関数

void	printTopology (void)
	位相状況出力関数

bool	existVertex (fk_Vertex *vertex) const
	頂点位相要素存在判定関数1

bool	existVertex (int ID) const
	頂点位相要素存在判定関数2

bool	existHalf (fk_Half *half) const
	半稜線位相要素存在判定関数1

bool	existHalf (int ID) const
	半稜線位相要素存在判定関数2

bool	existEdge (fk_Edge *edge) const
	稜線位相要素存在判定関数1

bool	existEdge (int ID) const
	稜線位相要素存在判定関数2

bool	existLoop (fk_Loop *loop) const
	ループ位相要素存在判定関数1

bool	existLoop (int ID) const
	ループ位相要素存在判定関数2

fk_Vertex *	getVData (int ID) const
	頂点位相要素参照関数

fk_Half *	getHData (int ID) const
	半稜線位相要素参照関数

fk_Edge *	getEData (int ID) const
	稜線位相要素参照関数

fk_Loop *	getLData (int ID) const
	ループ位相要素参照関数

fk_Vertex *	getNextV (fk_Vertex *vertex) const
	頂点位相要素逐次参照関数

fk_Half *	getNextH (fk_Half *half) const
	半稜線位相要素逐次参照関数

fk_Edge *	getNextE (fk_Edge *edge) const
	稜線位相要素逐次参照関数

fk_Loop *	getNextL (fk_Loop *loop) const
	ループ位相要素逐次参照関数

fk_Vertex *	getLastV (void) const
	頂点位相最終要素参照関数

fk_Half *	getLastH (void) const
	半稜線位相最終要素参照関数

fk_Edge *	getLastE (void) const
	稜線位相最終要素参照関数

fk_Loop *	getLastL (void) const
	ループ位相最終要素参照関数

int	getVNum (void) const
	頂点数参照関数

int	getHNum (void) const
	半稜線数参照関数

int	getENum (void) const
	稜線数参照関数

int	getLNum (void) const
	ループ数参照関数

void	getVertexList (std::list< fk_Vertex * > *list)
	頂点コンテナ取得関数

void	getHalfList (std::list< fk_Half * > *list)
	半稜線コンテナ取得関数

void	getEdgeList (std::list< fk_Edge * > *list)
	稜線コンテナ取得関数

void	getLoopList (std::list< fk_Loop * > *list)
	ループコンテナ取得関数

基底クラス FK::fk_Shape に属する継承公開メンバ関数
	fk_Shape (fk_Type=fk_Type::SHAPE)
	コンストラクタ

virtual	~fk_Shape ()
	デストラクタ

fk_RealShapeType	getRealShapeType (void)
	形状データ構造取得関数

void	setShaderAttribute (std::string name, int dim, std::vector< int > *array, bool self=false)
	シェーダー内 attribute 変数設定関数1

void	setShaderAttribute (std::string name, int dim, std::vector< float > *array, bool self=false)
	シェーダー内 attribute 変数設定関数2

void	setShaderAttribute (std::string name, int dim, std::vector< fk_Vector > *array)
	シェーダー内 attribute 変数設定関数3

void	setShaderAttribute (std::string name, int dim, std::vector< fk_TexCoord > *array)
	シェーダー内 attribute 変数設定関数4

void	setShaderAttribute (std::string name, int dim, std::vector< fk_HVector > *array)
	シェーダー内 attribute 変数設定関数5

void	modifyAttribute (std::string name)
	attribute 変数更新関数

基底クラス FK::fk_Attribute に属する継承公開メンバ関数
	fk_Attribute (void)
	コンストラクタ

virtual	~fk_Attribute ()
	デストラクタ

bool	setAttrII (const int key, const int value)
	キーが int 型、値が int 型である属性設定関数

bool	setAttrID (const int key, const double value)
	キーが int 型、値が double 型である属性設定関数

bool	setAttrIS (const int key, const std::string value)
	キーが int 型、値が std::string 型である属性設定関数

bool	setAttrSI (const std::string key, const int value)
	キーが std::string 型、値が int 型である属性設定関数

bool	setAttrSD (const std::string key, const double value)
	キーが std::string 型、値が double 型である属性設定関数

bool	setAttrSS (const std::string key, const std::string value)
	キーが std::string 型、値が std::string 型である属性設定関数

int	getAttrII (const int key) const
	キーが int 型、値が int 型である属性参照関数

double	getAttrID (const int key) const
	キーが int 型、値が double 型である属性参照関数

std::string	getAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性参照関数

int	getAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性参照関数

double	getAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性参照関数

std::string	getAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性参照関数

bool	existAttrII (const int key) const
	キーが int 型、値が int 型である属性存在参照関数

bool	existAttrID (const int key) const
	キーが int 型、値が double 型である属性存在参照関数

bool	existAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性存在参照関数

bool	existAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性存在参照関数

bool	existAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性存在参照関数

bool	existAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性存在参照関数

bool	deleteAttrII (const int key)
	キーが int 型、値が int 型である属性消去関数

bool	deleteAttrID (const int key)
	キーが int 型、値が double 型である属性消去関数

bool	deleteAttrIS (const int key)
	キーが int 型、値が std::string 型である属性消去関数

bool	deleteAttrSI (const std::string key)
	キーが std::string 型、値が int 型である属性消去関数

bool	deleteAttrSD (const std::string key)
	キーが std::string 型、値が double 型である属性消去関数

bool	deleteAttrSS (const std::string key)
	キーが std::string 型、値が std::string 型である属性消去関数

基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ

fk_Type	getObjectType (void) const
	タイプ取得関数

詳解

位相状態参照用クラス(Level1)

このクラスでは、 fk_Solid クラスのインスタンスにおいて、様々な位相状態を参照する機能を提供します。 fk_Solid の位相についての詳細は、ユーザーズマニュアルの「形状に対する高度な操作」という章を参照して下さい。

位相状態を参照するためのクラスとして、本クラスの他に fk_ReferenceL2 や fk_ReferenceL3 といったクラスが存在します。これらのクラスは、内部実装として上位・下位を区別しているものであり、機能について区別する必要はありません。

参照: fk_ReferenceL2, fk_ReferenceL3, fk_DataAccess, fk_Operation, fk_Modify, fk_Solid

関数詳解

◆ getOneHOnV()

fk_Half * FK::fk_ReferenceL1::getOneHOnV ( fk_Vertex * V ) const

頂点接続半稜線参照関数

頂点 V に接続する半稜線のうちの1つを返します。 V が独立頂点であった場合は nullptr を返します。

引数

[in] V 頂点位相

戻り値: 接続半稜線のうちの1つ。ない場合は nullptr を返します。

◆ getOneEOnV()

fk_Edge * FK::fk_ReferenceL1::getOneEOnV ( fk_Vertex * V ) const

頂点接続稜線参照関数

頂点 V に接続する稜線のうちの1つを返します。 V が独立頂点であった場合は nullptr を返します。

引数

[in] V 頂点位相

戻り値: 接続稜線のうちの1つ。ない場合は nullptr を返します。

◆ getVOnH()

fk_Vertex * FK::fk_ReferenceL1::getVOnH ( fk_Half * H ) const

半稜線接続頂点参照関数

半稜線 H の元頂点(出発点)を返します。

引数

[in] H 半稜線位相

戻り値: 元頂点

◆ getMateHOnH()

fk_Half * FK::fk_ReferenceL1::getMateHOnH ( fk_Half * H ) const

対半稜線参照関数

半稜線 H と同じ稜線を共有する、反対側の半稜線を返します。

引数

[in] H 半稜線位相

戻り値: 対の半稜線

◆ getParentEOnH()

fk_Edge * FK::fk_ReferenceL1::getParentEOnH ( fk_Half * H ) const

親稜線参照関数

半稜線 H が所属している稜線を返します。

引数

[in] H 半稜線位相

戻り値: 親稜線

◆ getParentLOnH()

fk_Loop * FK::fk_ReferenceL1::getParentLOnH ( fk_Half * H ) const

親ループ参照関数

半稜線 H が所属しているループを返します。もし H がどのループにも所属していない場合は nullptr を返します。

引数

[in] H 半稜線位相

戻り値: 親ループ。ない場合は nullptr を返します。

◆ getRightVOnE()

fk_Vertex * FK::fk_ReferenceL1::getRightVOnE ( fk_Edge * E ) const

右側頂点参照関数

稜線 E において、右側の半稜線の元頂点(出発点)を返します。

引数

[in] E 稜線位相

戻り値: 右側半稜線の元頂点

◆ getLeftVOnE()

fk_Vertex * FK::fk_ReferenceL1::getLeftVOnE ( fk_Edge * E ) const

左側頂点参照関数

稜線 E において、左側の半稜線の元頂点(出発点)を返します。

引数

[in] E 稜線位相

戻り値: 左側半稜線の元頂点

◆ getRightHOnE()

fk_Half * FK::fk_ReferenceL1::getRightHOnE ( fk_Edge * E ) const

右側半稜線参照関数

稜線 E において、右側の半稜線を返します。

引数

[in] E 稜線位相

戻り値: 右側半稜線

◆ getLeftHOnE()

fk_Half * FK::fk_ReferenceL1::getLeftHOnE ( fk_Edge * E ) const

左側半稜線参照関数

稜線 E において、左側の半稜線を返します。

引数

[in] E 稜線位相

戻り値: 左側半稜線

◆ getRightLOnE()

fk_Loop * FK::fk_ReferenceL1::getRightLOnE ( fk_Edge * E ) const

右側ループ参照関数

稜線 E において、右側にあるループを返します。もし右側にループがなければ nullptr を返します。

引数

[in] E 稜線位相

戻り値: 右側ループ。ない場合は nullptr を返します。

◆ getLeftLOnE()

fk_Loop * FK::fk_ReferenceL1::getLeftLOnE ( fk_Edge * E ) const

左側ループ参照関数

稜線 E において、左側にあるループを返します。もし左側にループがなければ nullptr を返します。

引数

[in] E 稜線位相

戻り値: 左側ループ。ない場合は nullptr を返します。

◆ getEdgeStatus()

fk_EdgeStatus FK::fk_ReferenceL1::getEdgeStatus ( fk_Edge * E ) const

稜線位相状態参照関数

稜線 E の位相状態を返します。位相状態には、以下のものがあります。

fk_EdgeStatus::UNDEF: 未定義稜線。左右両側のループが存在しません。
fk_EdgeStatus::HALF: 半定義稜線。左右いずれか一方のループが存在します。
fk_EdgeStatus::BOTH: 両定義稜線。左右両側のループが存在します。
fk_EdgeStatus::NONE: 位相不整合。位相構造が正常状態ではありません。

引数

[in] E 稜線位相

戻り値: 位相状態を返します。

◆ getOneVOnL()

fk_Vertex * FK::fk_ReferenceL1::getOneVOnL ( fk_Loop * L ) const

ループ所属頂点参照関数

ループ L に属している頂点のうちの1つを返します。

引数

[in] L ループ位相

戻り値: 所属頂点

◆ getOneHOnL()

fk_Half * FK::fk_ReferenceL1::getOneHOnL ( fk_Loop * L ) const

ループ所属半稜線参照関数

ループ L に属している半稜線のうちの1つを返します。

引数

[in] L ループ位相

戻り値: 所属半稜線

◆ getOneEOnL()

fk_Edge * FK::fk_ReferenceL1::getOneEOnL ( fk_Loop * L ) const

ループ所属稜線参照関数

ループ L に属している稜線のうちの1つを返します。

引数

[in] L ループ位相

戻り値: 所属稜線
