テクスチャ用基底クラス [詳解]

#include <FK/Texture.h>

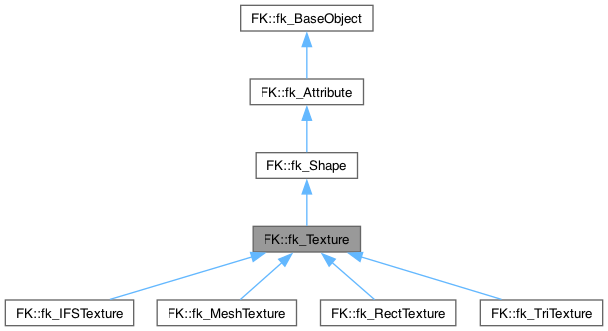

FK::fk_Texture の継承関係図

FK::fk_Texture 連携図

公開メンバ関数
void	setImage (fk_Image *image)
	画像データ設定関数

fk_Image *	getImage (void)
	画像データ取得関数

bool	readBMP (std::string fileName)
	BMP ファイル入力関数

bool	readBMPData (fk_ImType *buf)
	BMP バッファ入力関数

bool	readPNG (std::string fileName)
	PNG ファイル入力関数

bool	readPNGData (fk_ImType *buf)
	PNG バッファ入力関数

bool	readJPG (std::string fileName)
	JPEG ファイル入力関数

const fk_Dimension *	getImageSize (void)
	画像サイズ取得関数

const fk_Dimension *	getBufferSize (void)
	画像バッファサイズ取得関数

void	setTextureMode (fk_TexMode mode)
	テクスチャモード設定関数

fk_TexMode	getTextureMode (void)
	テクスチャモード取得関数

void	setTexRendMode (fk_TexRendMode mode)
	テクスチャ描画品質設定関数

fk_TexRendMode	getTexRendMode (void)
	テクスチャ描画品質取得関数

void	setTexWrapMode (fk_TexWrapMode mode)
	テクスチャ外周部モード設定関数

fk_TexWrapMode	getTexWrapMode (void)
	テクスチャ外周部モード取得関数

void	fillColor (const fk_Color &color)
	一様色初期化関数1

void	fillColor (int r, int g, int b, int a=0)
	一様色初期化関数2

const fk_ImType *	getImageBuf (void)
	画像データ配列先頭アドレス取得関数

void	setFrameBuffer (fk_FrameBuffer *buffer)
	フレームバッファー設定関数

fk_FrameBuffer *	getFrameBuffer (void)
	フレームバッファー取得関数

void	initFrameBuffer (void)
	フレームバッファー情報初期化関数

基底クラス FK::fk_Shape に属する継承公開メンバ関数
	fk_Shape (fk_Type=fk_Type::SHAPE)
	コンストラクタ

virtual	~fk_Shape ()
	デストラクタ

fk_RealShapeType	getRealShapeType (void)
	形状データ構造取得関数

void	setShaderAttribute (std::string name, int dim, std::vector< int > *array, bool self=false)
	シェーダー内 attribute 変数設定関数1

void	setShaderAttribute (std::string name, int dim, std::vector< float > *array, bool self=false)
	シェーダー内 attribute 変数設定関数2

void	setShaderAttribute (std::string name, int dim, std::vector< fk_Vector > *array)
	シェーダー内 attribute 変数設定関数3

void	setShaderAttribute (std::string name, int dim, std::vector< fk_TexCoord > *array)
	シェーダー内 attribute 変数設定関数4

void	setShaderAttribute (std::string name, int dim, std::vector< fk_HVector > *array)
	シェーダー内 attribute 変数設定関数5

void	modifyAttribute (std::string name)
	attribute 変数更新関数

基底クラス FK::fk_Attribute に属する継承公開メンバ関数
	fk_Attribute (void)
	コンストラクタ

virtual	~fk_Attribute ()
	デストラクタ

bool	setAttrII (const int key, const int value)
	キーが int 型、値が int 型である属性設定関数

bool	setAttrID (const int key, const double value)
	キーが int 型、値が double 型である属性設定関数

bool	setAttrIS (const int key, const std::string value)
	キーが int 型、値が std::string 型である属性設定関数

bool	setAttrSI (const std::string key, const int value)
	キーが std::string 型、値が int 型である属性設定関数

bool	setAttrSD (const std::string key, const double value)
	キーが std::string 型、値が double 型である属性設定関数

bool	setAttrSS (const std::string key, const std::string value)
	キーが std::string 型、値が std::string 型である属性設定関数

int	getAttrII (const int key) const
	キーが int 型、値が int 型である属性参照関数

double	getAttrID (const int key) const
	キーが int 型、値が double 型である属性参照関数

std::string	getAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性参照関数

int	getAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性参照関数

double	getAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性参照関数

std::string	getAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性参照関数

bool	existAttrII (const int key) const
	キーが int 型、値が int 型である属性存在参照関数

bool	existAttrID (const int key) const
	キーが int 型、値が double 型である属性存在参照関数

bool	existAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性存在参照関数

bool	existAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性存在参照関数

bool	existAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性存在参照関数

bool	existAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性存在参照関数

bool	deleteAttrII (const int key)
	キーが int 型、値が int 型である属性消去関数

bool	deleteAttrID (const int key)
	キーが int 型、値が double 型である属性消去関数

bool	deleteAttrIS (const int key)
	キーが int 型、値が std::string 型である属性消去関数

bool	deleteAttrSI (const std::string key)
	キーが std::string 型、値が int 型である属性消去関数

bool	deleteAttrSD (const std::string key)
	キーが std::string 型、値が double 型である属性消去関数

bool	deleteAttrSS (const std::string key)
	キーが std::string 型、値が std::string 型である属性消去関数

基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ

fk_Type	getObjectType (void) const
	タイプ取得関数

詳解

テクスチャ用基底クラス

このクラスは、テクスチャを表すクラスの基底クラスです。様々なテクスチャクラスの共通機能を提供します。クラス自体の主な機能はテクスチャ画像の生成や入力です。

参照: fk_Image, fk_RectTexture, fk_TriTexture, fk_MeshTexture, fk_IFSTexture, fk_Dimension, fk_FrameBuffer, fk_Renderer

関数詳解

◆ setImage()

void FK::fk_Texture::setImage ( fk_Image * image )

画像データ設定関数

画像データを設定します。

覚え書き: fk_Texture (およびその派生クラス) では、最初から自前の画像データ領域を保持しています。この関数はあくまで外部で用意した画像データをテクスチャとして利用したい場合に使用するためのものであり、必ず設定しなければならないというわけではありません。

引数

[in] image 画像データ

◆ getImage()

fk_Image * FK::fk_Texture::getImage ( void )

画像データ取得関数

現在設定されている画像データを取得します。

戻り値: 画像データ

◆ readBMP()

bool FK::fk_Texture::readBMP ( std::string fileName )

BMP ファイル入力関数

BMP (Windows Bitmap) 形式のファイルからデータを読み込み、テクスチャ画像として設定します。

引数

[in] fileName ファイル名

戻り値: 入力に成功すれば true、失敗すれば false を返します。

◆ readBMPData()

bool FK::fk_Texture::readBMPData ( fk_ImType * buf )

BMP バッファ入力関数

BMP (Windows Bitmap) 形式のバッファからデータを読み込み、テクスチャ画像として設定します。 fk_ImType 型は、OpenGL をサポートしている環境においては GLubyte、サポートしていない環境では unsigned char 型として定義されています。

引数

[in] buf データバッファ

戻り値: 入力に成功すれば true、失敗すれば false を返します。

◆ readPNG()

bool FK::fk_Texture::readPNG ( std::string fileName )

PNG ファイル入力関数

PNG 形式のファイルからデータを読み込み、テクスチャ画像として設定します。

引数

[in] fileName ファイル名

戻り値: 入力に成功すれば true、失敗すれば false を返します。

◆ readPNGData()

bool FK::fk_Texture::readPNGData ( fk_ImType * buf )

PNG バッファ入力関数

PNG 形式のバッファからデータを読み込み、テクスチャ画像として設定します。 fk_ImType 型は、OpenGL をサポートしている環境においては GLubyte、サポートしていない環境では unsigned char 型として定義されています。

引数

[in] buf データバッファ

戻り値: 入力に成功すれば true、失敗すれば false を返します。

◆ readJPG()

bool FK::fk_Texture::readJPG ( std::string fileName )

JPEG ファイル入力関数

JPEG 形式のファイルからデータを読み込み、テクスチャ画像として設定します。

引数

[in] fileName ファイル名

戻り値: 入力に成功すれば true、失敗すれば false を返します。

◆ getImageSize()

const fk_Dimension * FK::fk_Texture::getImageSize ( void )

画像サイズ取得関数

画像サイズを fk_Dimension 型で取得します。

戻り値: 画像サイズ

参照: getBufferSize()

◆ getBufferSize()

const fk_Dimension * FK::fk_Texture::getBufferSize ( void )

画像バッファサイズ取得関数

実際に画像用データバッファとして確保されているサイズを、 fk_Dimension 型で返します。

覚え書き: 実画像サイズとデータバッファサイズの違いについては、 fk_Image::getBufferSize() の覚え書きを参照して下さい。

戻り値: データサイズ

参照: getImageSize(), fk_Image::getBufferSize()

◆ setTextureMode()

void FK::fk_Texture::setTextureMode ( fk_TexMode mode )

テクスチャモード設定関数

テクスチャの描画時における描画色処理モードを設定します。これは、ポリゴンに設定されているマテリアルによる発色と、テクスチャ画像の色をどのように混成するかを制御するものです。それぞれのモードの概要と厳密な計算式を以下に記載します。なお、数式中の \( C_f \) はポリゴン色、 \( C_\alpha \) ポリゴンの透明度、 \( T_f \) はテクスチャピクセル色、 \( T_\alpha \) はテクスチャの透明度を表します。

fk_TexMode::MODULATE
この設定では、ポリゴンの色とテクスチャの色を積算します。そのため、光源による陰影効果が生じます。透明度に関しても積算となります。数式として表すと、色と透明度はそれぞれ
\[ (C_f T_f, \; C_\alpha T_\alpha) \]
となります。
fk_TexMode::REPLACE
この設定では、ポリゴンの色は完全に無視され、テクスチャのピクセル色がそのまま表示されます。そのため、光源による陰影効果が生じません。また、テクスチャ画像の透明度はそのまま描画に反映されます。数式として表すと、色と透明度はそれぞれ
\[ (T_f, \; T_\alpha) \]
となります。
fk_TexMode::DECAL
この設定では、各ピクセルの透明度に応じて、ポリゴン色とピクセル色の混合が行われます。光源による陰影効果は、ピクセルの透明度が低い場合に強くなります。透明度は、ポリゴンの透明度がそのまま適用されます。これを数式として表すと、色と透明度はそれぞれ
\[ (C_f (1-T_\alpha) + T_f T_\alpha, \; C_\alpha) \]
となります。

デフォルトでは fk_TexMode::MODULATE が設定されています。なお、同様の設定は fk_Model::setTextureMode() でも行うことが可能で、 fk_Model 側で fk_TexMode::NONE 以外が設定されている場合は fk_Model 側の設定が優先されます。 fk_Model 側で fk_TexMode::NONE が設定されている場合のみ、この fk_Texture 側での設定が有効となります。

引数

[in] mode モード

参照: getTextureMode(), fk_Model::setTextureMode()

◆ getTextureMode()

fk_TexMode FK::fk_Texture::getTextureMode ( void )

テクスチャモード取得関数

現在のテクスチャモードを取得します。

戻り値: テクスチャモード

参照: setTextureMode()

◆ setTexRendMode()

void FK::fk_Texture::setTexRendMode ( fk_TexRendMode mode )

テクスチャ描画品質設定関数

テクスチャの描画品質を設定します。設定可能なモードは以下の通りです。

fk_TexRendMode::NORMAL: 標準品質。描画速度を優先します。
fk_TexRendMode::SMOOTH: 高品質。画質を優先します。

なお、デフォルトでは fk_TexRendMode::NORMAL が設定されています。

引数

[in] mode 品質モード

◆ getTexRendMode()

fk_TexRendMode FK::fk_Texture::getTexRendMode ( void )

テクスチャ描画品質取得関数

現在設定されているテクスチャ描画品質モードを取得します。

戻り値: 品質モード

参照: setTexRendMode()

◆ setTexWrapMode()

void FK::fk_Texture::setTexWrapMode ( fk_TexWrapMode mode )

テクスチャ外周部モード設定関数

テクスチャ描画の際、外周部についてどのように描画するかを設定します。設定できる種類は以下のとおりです。

fk_TexWrapMode::REPEAT: 内部の画像を繰り返して描画していきます。
fk_TexWrapMode::CLAMP: 縁部の色値を伸張して描画します。

なお、デフォルトでは fk_TexWrapMode::REPEAT に設定されています。

引数

[in] mode 外周部モード

◆ getTexWrapMode()

fk_TexWrapMode FK::fk_Texture::getTexWrapMode ( void )

テクスチャ外周部モード取得関数

現在設定されているテクスチャ外周部モードを取得します。

戻り値: 外周部モード

◆ fillColor() [1/2]

void FK::fk_Texture::fillColor ( const fk_Color & color )

一様色初期化関数1

内部の画像ピクセルを、すべて同じ色で初期化します。

引数

[in] color 初期化色

参照: fk_Color

◆ fillColor() [2/2]

void FK::fk_Texture::fillColor	(	int	r,
		int	g,
		int	b,
		int	a = `0`
	)

一様色初期化関数2

内部の画像ピクセルを、すべて同じ色で初期化します。色要素は、最小値が 0, 最大値が 255 として解釈します。

引数

[in]	r	初期化色の赤要素
[in]	g	初期化色の緑要素
[in]	b	初期化色の青要素
[in]	a	初期化色の透明度要素

◆ getImageBuf()

const fk_ImType * FK::fk_Texture::getImageBuf ( void )

画像データ配列先頭アドレス取得関数

画像データを実際に格納しているデータ配列の先頭アドレスを参照します。

警告: この関数は fk_Image の内部構造に強く依存します。内部構造は今後の更新で変更される可能性があるため、本関数を用いた場合は後方互換性が保証できません。また、この関数を用いて得た内部データを更新した場合、システム全体の整合性が維持できなくなる可能性があります。上記の2点の理由から、この関数の利用は推奨しません。

戻り値: 画像データ配列の先頭アドレス。テクスチャ画像が生成、設定されていない場合は nullptr を返します。

参照: fk_Image::getBufPointer()

◆ setFrameBuffer()

void FK::fk_Texture::setFrameBuffer ( fk_FrameBuffer * buffer )

フレームバッファー設定関数

fk_Renderer により生成されたフレームバッファーをテクスチャーデータとして設定します。フレームバッファーの詳細は fk_Renderer および fk_FrameBuffer のマニュアルを参照して下さい。

引数

[in] buffer フレームバッファー

覚え書き: 本関数によりフレームバッファーを設定した場合、以前に設定されていた画像データは破棄されます。

参照: fk_Renderer, fk_FrameBuffer

◆ getFrameBuffer()

fk_FrameBuffer * FK::fk_Texture::getFrameBuffer ( void )

フレームバッファー取得関数

設定されているフレームバッファー情報を取得します。

戻り値: フレームバッファー情報を返します。フレームバッファー情報が設定されていない場合は nullptr を返します。

◆ initFrameBuffer()

void FK::fk_Texture::initFrameBuffer ( void )

フレームバッファー情報初期化関数

設定されているフレームバッファー情報を破棄します。

参照: setFrameBuffer()
