FK::fk_MeshTexture クラス

メッシュテクスチャを生成、管理するクラス [詳解]

#include <FK/MeshTexture.h>

FK::fk_MeshTexture の継承関係図

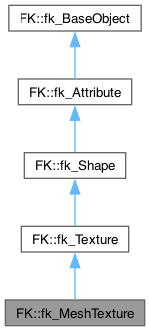

FK::fk_MeshTexture 連携図

公開メンバ関数
	fk_MeshTexture (fk_Image *image=nullptr)
	コンストラクタ
virtual	~fk_MeshTexture ()
	デストラクタ
void	init (void)
	初期化関数
bool	setTriNum (int num)
	3角形面数設定関数
int	getTriNum (void)
	3角形面数参照関数
bool	setTextureCoord (int tID, int vID, double x, double y)
	テクスチャ座標設定関数1
bool	setTextureCoord (int tID, int vID, fk_TexCoord coord)
	テクスチャ座標設定関数2
bool	setTriTextureCoord (int tID, std::vector< fk_TexCoord > *array)
	テクスチャ座標配列設定関数1
bool	setTriTextureCoord (int tID, fk_TexCoord *array)
	テクスチャ座標配列設定関数2
fk_TexCoord	getTextureCoord (int tID, int vID)
	テクスチャ座標参照関数
bool	setVertexPos (int tID, int vID, double x, double y, double z)
	頂点位置ベクトル設定関数1
bool	setVertexPos (int tID, int vID, fk_Vector pos)
	頂点位置ベクトル設定関数2
bool	setTriPos (int tID, std::vector< fk_Vector > *array)
	頂点位置ベクトル配列設定関数1
bool	setTriPos (int tID, fk_Vector *array)
	頂点位置ベクトル配列設定関数2
fk_Vector	getVertexPos (int tID, int vID)
	頂点位置ベクトル参照関数
void	putIndexFaceSet (fk_IndexFaceSet *ifs)
	fk_IndexFaceSet インスタンスコピー関数
bool	readMQOFile (std::string fileName, std::string objName, bool contFlg=true)
	MQOファイル入力関数
基底クラス FK::fk_Texture に属する継承公開メンバ関数
void	setImage (fk_Image *image)
	画像データ設定関数
fk_Image *	getImage (void)
	画像データ取得関数
bool	readBMP (std::string fileName)
	BMP ファイル入力関数
bool	readBMPData (fk_ImType *buf)
	BMP バッファ入力関数
bool	readPNG (std::string fileName)
	PNG ファイル入力関数
bool	readPNGData (fk_ImType *buf)
	PNG バッファ入力関数
bool	readJPG (std::string fileName)
	JPEG ファイル入力関数
const fk_Dimension *	getImageSize (void)
	画像サイズ取得関数
const fk_Dimension *	getBufferSize (void)
	画像バッファサイズ取得関数
void	setTextureMode (fk_TexMode mode)
	テクスチャモード設定関数
fk_TexMode	getTextureMode (void)
	テクスチャモード取得関数
void	setTexRendMode (fk_TexRendMode mode)
	テクスチャ描画品質設定関数
fk_TexRendMode	getTexRendMode (void)
	テクスチャ描画品質取得関数
void	setTexWrapMode (fk_TexWrapMode mode)
	テクスチャ外周部モード設定関数
fk_TexWrapMode	getTexWrapMode (void)
	テクスチャ外周部モード取得関数
void	fillColor (const fk_Color &color)
	一様色初期化関数1
void	fillColor (int r, int g, int b, int a=0)
	一様色初期化関数2
const fk_ImType *	getImageBuf (void)
	画像データ配列先頭アドレス取得関数
void	setFrameBuffer (fk_FrameBuffer *buffer)
	フレームバッファー設定関数
fk_FrameBuffer *	getFrameBuffer (void)
	フレームバッファー取得関数
void	initFrameBuffer (void)
	フレームバッファー情報初期化関数
基底クラス FK::fk_Shape に属する継承公開メンバ関数
	fk_Shape (fk_Type=fk_Type::SHAPE)
	コンストラクタ
virtual	~fk_Shape ()
	デストラクタ
fk_RealShapeType	getRealShapeType (void)
	形状データ構造取得関数
void	setShaderAttribute (std::string name, int dim, std::vector< int > *array, bool self=false)
	シェーダー内 attribute 変数設定関数1
void	setShaderAttribute (std::string name, int dim, std::vector< float > *array, bool self=false)
	シェーダー内 attribute 変数設定関数2
void	setShaderAttribute (std::string name, int dim, std::vector< fk_Vector > *array)
	シェーダー内 attribute 変数設定関数3
void	setShaderAttribute (std::string name, int dim, std::vector< fk_TexCoord > *array)
	シェーダー内 attribute 変数設定関数4
void	setShaderAttribute (std::string name, int dim, std::vector< fk_HVector > *array)
	シェーダー内 attribute 変数設定関数5
void	modifyAttribute (std::string name)
	attribute 変数更新関数
基底クラス FK::fk_Attribute に属する継承公開メンバ関数
	fk_Attribute (void)
	コンストラクタ
virtual	~fk_Attribute ()
	デストラクタ
bool	setAttrII (const int key, const int value)
	キーが int 型、値が int 型である属性設定関数
bool	setAttrID (const int key, const double value)
	キーが int 型、値が double 型である属性設定関数
bool	setAttrIS (const int key, const std::string value)
	キーが int 型、値が std::string 型である属性設定関数
bool	setAttrSI (const std::string key, const int value)
	キーが std::string 型、値が int 型である属性設定関数
bool	setAttrSD (const std::string key, const double value)
	キーが std::string 型、値が double 型である属性設定関数
bool	setAttrSS (const std::string key, const std::string value)
	キーが std::string 型、値が std::string 型である属性設定関数
int	getAttrII (const int key) const
	キーが int 型、値が int 型である属性参照関数
double	getAttrID (const int key) const
	キーが int 型、値が double 型である属性参照関数
std::string	getAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性参照関数
int	getAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性参照関数
double	getAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性参照関数
std::string	getAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性参照関数
bool	existAttrII (const int key) const
	キーが int 型、値が int 型である属性存在参照関数
bool	existAttrID (const int key) const
	キーが int 型、値が double 型である属性存在参照関数
bool	existAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性存在参照関数
bool	existAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性存在参照関数
bool	existAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性存在参照関数
bool	existAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性存在参照関数
bool	deleteAttrII (const int key)
	キーが int 型、値が int 型である属性消去関数
bool	deleteAttrID (const int key)
	キーが int 型、値が double 型である属性消去関数
bool	deleteAttrIS (const int key)
	キーが int 型、値が std::string 型である属性消去関数
bool	deleteAttrSI (const std::string key)
	キーが std::string 型、値が int 型である属性消去関数
bool	deleteAttrSD (const std::string key)
	キーが std::string 型、値が double 型である属性消去関数
bool	deleteAttrSS (const std::string key)
	キーが std::string 型、値が std::string 型である属性消去関数
基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ
fk_Type	getObjectType (void) const
	タイプ取得関数

詳解

メッシュテクスチャを生成、管理するクラス

このクラスは、複数の3角形テクスチャを制御する機能を提供します。

メッシュテクスチャを生成するおおまかな手順は以下のようになります。

1. 画像を入力する。
2. 各頂点のテクスチャ座標を設定する。
3. 各頂点の3次元空間内の位置ベクトルを設定する。

空間上に各頂点を配置する際、頂点の順番が反時計回りになっている側が表面となります。 テクスチャ座標系の方は必ずしも反時計回りになっている必要はありませんが、 それが時計回りである場合は表示される画像が結果的に裏返ります。

本クラスでは、1つのインスタンスで複数枚の3角形テクスチャを扱うことができます。 (その分、 fk_TriTexture よりも利用方法はやや複雑になっています。) 同様の機能を持つクラスとして、 fk_IFSTexture があります。 fk_IFSTexture クラスと比較した、 本クラスの長所と短所をまとめると以下のようになります。

• 長所
  • 3角形テクスチャの動的生成が可能である。
• 短所
  • 描画速度は若干劣る。
  • D3DXファイルの入力に対応していない。

総じて、3角形テクスチャの動的生成を想定する場合は fk_MeshTexture が有用です。 それ以外の用途では、 fk_IFSTexture の利用を検討する価値があると言えます。

参照

fk_Texture, fk_RectTexture, fk_TriTexture, fk_IFSTexture

構築子と解体子

fk_MeshTexture()

FK::fk_MeshTexture::fk_MeshTexture

(

fk_Image *

image = nullptr

)

コンストラクタ

引数

[in]


テクスチャ画像。省略するか nullptr を代入した場合は、 テクスチャ画像を初期状態では生成しません。

~fk_MeshTexture()

virtual FK::fk_MeshTexture::~fk_MeshTexture ( )

virtual

デストラクタ

関数詳解

init()

void FK::fk_MeshTexture::init

(

void

)

初期化関数

現在設定されているテクスチャ画像を廃棄し、全ての設定を初期状態に戻します。

setTriNum()

bool FK::fk_MeshTexture::setTriNum

(

int

num

)

3角形面数設定関数

3角形テクスチャ面の枚数を設定します。 枚数を変更しても、前に設定した面データは可能な限り保持します。

引数

[in]

num

枚数

戻り値

設定に成功すれば true を、失敗すれば false を返します。

getTriNum()

int FK::fk_MeshTexture::getTriNum

(

void

)

3角形面数参照関数

3角形テクスチャ面の枚数を取得します。

戻り値

枚数

参照

setTriNum()

setTextureCoord() [1/2]

bool FK::fk_MeshTexture::setTextureCoord	(	int	tID,
		int	vID,
		double	x,
		double	y
	)

テクスチャ座標設定関数1

頂点のテクスチャ座標を設定します。 テクスチャ座標系については fk_TexCoord の説明を参照して下さい。 テクスチャ座標は、一度設定した後でも動的に変更することが可能です。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	vID	頂点IDを入力します。0, 1, 2 のいずれかになります。 それ以外の値を入力した場合はエラーとなり、false を返します。
[in]	x	テクスチャ座標の x 成分。0 以上 1 以下である必要があります。 それ以外の値を入力した場合はエラーとなり、false を返します。
[in]	y	テクスチャ座標の y 成分。0 以上 1 以下である必要があります。 それ以外の値を入力した場合はエラーとなり、false を返します。

戻り値

設定に成功した場合 true を、失敗した場合 false を返します。

setTextureCoord() [2/2]

bool FK::fk_MeshTexture::setTextureCoord	(	int	tID,
		int	vID,
		fk_TexCoord	coord
	)

テクスチャ座標設定関数2

頂点のテクスチャ座標を設定します。 テクスチャ座標系については fk_TexCoord の説明を参照して下さい。 テクスチャ座標は、一度設定した後でも動的に変更することが可能です。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	vID	頂点IDを入力します。0, 1, 2 のいずれかになります。 それ以外の値を入力した場合はエラーとなり、false を返します。
[in]	coord	テクスチャ座標。各成文は 0 以上 1 以下である必要があります。 それ以外の値を入力した場合はエラーとなり、false を返します。

戻り値

設定に成功した場合 true を、失敗した場合 false を返します。

setTriTextureCoord() [1/2]

bool FK::fk_MeshTexture::setTriTextureCoord	(	int	tID,
		std::vector< fk_TexCoord > *	array
	)

テクスチャ座標配列設定関数1

各3角形テクスチャのテクスチャ座標を、配列によって設定します。 テクスチャ座標系については fk_TexCoord の説明を参照して下さい。 テクスチャ座標は、一度設定した後でも動的に変更することが可能です。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	array	テクスチャ座標を表す配列へのポインタです。 配列の先頭3個分のデータが利用されます。

戻り値

設定に成功した場合 true を、失敗した場合 false を返します。

setTriTextureCoord() [2/2]

bool FK::fk_MeshTexture::setTriTextureCoord	(	int	tID,
		fk_TexCoord *	array
	)

テクスチャ座標配列設定関数2

各3角形テクスチャのテクスチャ座標を、配列によって設定します。 テクスチャ座標系については fk_TexCoord の説明を参照して下さい。 テクスチャ座標は、一度設定した後でも動的に変更することが可能です。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	array	テクスチャ座標を表す配列へのポインタです。 配列の先頭3個分のデータが利用されます。

戻り値

設定に成功した場合 true を、失敗した場合 false を返します。

getTextureCoord()

fk_TexCoord FK::fk_MeshTexture::getTextureCoord	(	int	tID,
		int	vID
	)

テクスチャ座標参照関数

設定されているテクスチャ座標を取得します。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	vID	頂点IDを入力します。0, 1, 2 のいずれかになります。

戻り値

テクスチャ座標。取得に失敗した場合は常に (0, 0) を返します。

参照

setTextureCoord(), setTriTextureCoord()

setVertexPos() [1/2]

bool FK::fk_MeshTexture::setVertexPos	(	int	tID,
		int	vID,
		double	x,
		double	y,
		double	z
	)

頂点位置ベクトル設定関数1

頂点の空間中での位置ベクトルを設定します。 位置ベクトルは、一度設定した後でも動的に変更することが可能です。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	vID	頂点IDを入力します。0, 1, 2 のいずれかになります。 それ以外の値を入力した場合はエラーとなり、false を返します。
[in]	x	頂点位置ベクトルの x 成分
[in]	y	頂点位置ベクトルの y 成分
[in]	z	頂点位置ベクトルの z 成分

戻り値

設定に成功した場合 true を、失敗した場合 false を返します。

setVertexPos() [2/2]

bool FK::fk_MeshTexture::setVertexPos	(	int	tID,
		int	vID,
		fk_Vector	pos
	)

頂点位置ベクトル設定関数2

頂点の空間中での位置ベクトルを設定します。 位置ベクトルは、一度設定した後でも動的に変更することが可能です。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	vID	頂点IDを入力します。0, 1, 2 のいずれかになります。 それ以外の値を入力した場合はエラーとなり、false を返します。
[in]	pos	頂点位置ベクトル

戻り値

設定に成功した場合 true を、失敗した場合 false を返します。

setTriPos() [1/2]

bool FK::fk_MeshTexture::setTriPos	(	int	tID,
		std::vector< fk_Vector > *	array
	)

頂点位置ベクトル配列設定関数1

各3角形テクスチャの頂点位置ベクトルを、配列によって設定します。 位置ベクトルは、一度設定した後でも動的に変更することが可能です。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	array	頂点の位置ベクトルを表す配列へのポインタです。 配列の先頭3個分のデータが利用されます。

戻り値

設定に成功した場合 true を、失敗した場合 false を返します。

setTriPos() [2/2]

bool FK::fk_MeshTexture::setTriPos	(	int	tID,
		fk_Vector *	array
	)

頂点位置ベクトル配列設定関数2

各3角形テクスチャの頂点位置ベクトルを、配列によって設定します。 位置ベクトルは、一度設定した後でも動的に変更することが可能です。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	array	頂点の位置ベクトルを表す配列へのポインタです。 配列の先頭3個分のデータが利用されます。

戻り値

設定に成功した場合 true を、失敗した場合 false を返します。

getVertexPos()

fk_Vector FK::fk_MeshTexture::getVertexPos	(	int	tID,
		int	vID
	)

頂点位置ベクトル参照関数

設定されている頂点位置ベクトルを取得します。

引数

[in]	tID	3角形面の ID を入力します。 ID は 0 から始まる整数値で、最大が枚数から1を引いたものとなります。
[in]	vID	頂点IDを入力します。0, 1, 2 のいずれかになります。

戻り値

頂点位置ベクトル。取得に失敗した場合は常に (0, 0, 0) を返します。

参照

setTexturePos(), setTriTexturePos()

putIndexFaceSet()

void FK::fk_MeshTexture::putIndexFaceSet

(

fk_IndexFaceSet *

ifs

)

fk_IndexFaceSet インスタンスコピー関数

現在の形状データを、 fk_IndexFaceSet 型のインスタンスにコピーします。

引数

[in]

ifs

fk_IndexFaceSet 型インスタンスのアドレス。

readMQOFile()

bool FK::fk_MeshTexture::readMQOFile	(	std::string	fileName,
		std::string	objName,
		bool	contFlg = true
	)

MQOファイル入力関数

MQO 形式のファイルからデータを入力します。 本関数が入力を行うのは形状データとテクスチャ座標であり、 画像データの入力は行いません。 画像データ入力は fk_Texture のメンバ関数等を用いて別途行ってください。

MQOデータには「オブジェクト」という概念があり、 1つの形状データが複数のオブジェクトによって構成されていることがあります。 この関数では、ファイル名とともにオブジェクト名を指定する必要があります。

引数

[in]	fileName	ファイル名
[in]	objName	オブジェクト名
[in]	contFlg	テクスチャ断絶の設定を指定します。これは、テクスチャ座標が不連続な箇所に対し、 形状の位相を断絶する操作を行うためのものです。 これを true にした場合は断裂操作が行われ、 テクスチャ座標が不連続な箇所が幾何的にも不連続となるように表示されます。 ほとんどの場合は、断裂操作を行った方が良好な描画結果となります。 ただし、断裂操作を行う際に新たな位相要素を生成するため、 本来のデータよりも頂点、稜線、面が若干増加する場合があります。 false にした場合は、断裂操作を行わずに通常のデータ通り読み込みます。

戻り値

ファイルの入力に成功した場合 true を、失敗した場合 false を返します。

参照

fk_IFSTexture::readMQOFile()
