ソリッドモデル用位相要素アクセスクラス [詳解]

#include <CLI/FK_CLI/include/DataAccess_CLI.h>

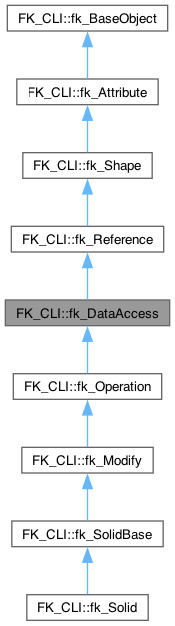

FK_CLI::fk_DataAccess の継承関係図

FK_CLI::fk_DataAccess 連携図

公開メンバ関数
bool	CheckDB (void)
	データベース設定チェックメソッド

bool	CheckTopology (void)
	位相状況チェックメソッド

位相要素存在判定
bool	ExistVertex (fk_Vertex^ vertex)
	頂点位相要素存在判定メソッド1

bool	ExistVertex (int ID)
	頂点位相要素存在判定メソッド2

bool	ExistHalf (fk_Half^ half)
	半稜線位相要素存在判定メソッド1

bool	ExistHalf (int ID)
	半稜線位相要素存在判定メソッド2

bool	ExistEdge (fk_Edge^ edge)
	稜線位相要素存在判定メソッド1

bool	ExistEdge (int ID)
	稜線位相要素存在判定メソッド2

bool	ExistLoop (fk_Loop^ loop)
	ループ位相要素存在判定メソッド1

bool	ExistLoop (int ID)
	ループ位相要素存在判定メソッド2

位相要素参照
fk_Vertex ^	GetVData (int ID)
	頂点位相要素参照メソッド

fk_Half ^	GetHData (int ID)
	半稜線位相要素参照メソッド

fk_Edge ^	GetEData (int ID)
	稜線位相要素参照メソッド

fk_Loop ^	GetLData (int ID)
	ループ位相要素参照メソッド

fk_Vertex ^	GetNextV (fk_Vertex^ vertex)
	頂点位相要素逐次参照メソッド

fk_Half ^	GetNextH (fk_Half^ half)
	半稜線位相要素逐次参照メソッド

fk_Edge ^	GetNextE (fk_Edge^ edge)
	稜線位相要素逐次参照メソッド

fk_Loop ^	GetNextL (fk_Loop^ loop)
	ループ位相要素逐次参照メソッド

fk_Vertex ^	GetLastV (void)
	頂点位相最終要素参照メソッド

fk_Half ^	GetLastH (void)
	半稜線位相最終要素参照メソッド

fk_Edge ^	GetLastE (void)
	稜線位相最終要素参照メソッド

fk_Loop ^	GetLastL (void)
	ループ位相最終要素参照メソッド

位相要素格納コンテナ取得
cli::array< fk_Vertex^> ^	GetVertexArray (void)
	頂点コンテナ取得メソッド

cli::array< fk_Half^> ^	GetHalfArray (void)
	半稜線コンテナ取得メソッド

cli::array< fk_Edge^> ^	GetEdgeArray (void)
	稜線コンテナ取得メソッド

cli::array< fk_Loop^> ^	GetLoopArray (void)
	ループコンテナ取得メソッド

基底クラス FK_CLI::fk_Reference に属する継承公開メンバ関数
fk_Half ^	GetOneHOnV (fk_Vertex^ V)
	頂点接続半稜線参照メソッド

fk_Edge ^	GetOneEOnV (fk_Vertex^ V)
	頂点接続稜線参照メソッド

fk_Vertex ^	GetOneNeighborVOnV (fk_Vertex^ V)
	隣接頂点参照メソッド

cli::array< fk_Half^> ^	GetAllHOnV (fk_Vertex^ V)
	頂点接続全半稜線参照メソッド

cli::array< fk_Edge^> ^	GetAllEOnV (fk_Vertex^ V)
	頂点接続全稜線参照メソッド

cli::array< fk_Loop^> ^	GetAllLOnV (fk_Vertex^ V)
	頂点接続全ループ参照メソッド

int	GetENumOnV (fk_Vertex^ V)
	頂点接続稜線数参照メソッド

cli::array< fk_Vertex^> ^	GetAllNeighborVOnV (fk_Vertex^ V)
	全隣接頂点参照メソッド

cli::array< fk_Edge^> ^	GetEOnVV (fk_Vertex^ V1, fk_Vertex^ V2)
	頂点間稜線参照メソッド

fk_Loop ^	GetOneLOnV (fk_Vertex^ V)
	頂点接続ループ参照メソッド

fk_Vertex ^	GetVOnH (fk_Half^ H)
	半稜線接続頂点参照メソッド

fk_Half ^	GetMateHOnH (fk_Half^ H)
	対半稜線参照メソッド

fk_Edge ^	GetParentEOnH (fk_Half^ H)
	親稜線参照メソッド

fk_Loop ^	GetParentLOnH (fk_Half^ H)
	親ループ参照メソッド

fk_Vertex ^	GetRightVOnE (fk_Edge^ E)
	右側頂点参照メソッド

fk_Vertex ^	GetLeftVOnE (fk_Edge^ E)
	左側頂点参照メソッド

fk_Half ^	GetRightHOnE (fk_Edge^ E)
	右側半稜線参照メソッド

fk_Half ^	GetLeftHOnE (fk_Edge^ E)
	左側半稜線参照メソッド

fk_Loop ^	GetRightLOnE (fk_Edge^ E)
	右側ループ参照メソッド

fk_Loop ^	GetLeftLOnE (fk_Edge^ E)
	左側ループ参照メソッド

fk_EdgeStatus	GetEdgeStatus (fk_Edge^ E)
	稜線位相状態参照メソッド

fk_Vertex ^	GetOneVOnL (fk_Loop^ L)
	ループ所属頂点参照メソッド

fk_Half ^	GetOneHOnL (fk_Loop^ L)
	ループ所属半稜線参照メソッド

fk_Edge ^	GetOneEOnL (fk_Loop^ L)
	ループ所属稜線参照メソッド

cli::array< fk_Vertex^> ^	GetAllVOnL (fk_Loop^ L)
	ループ所属全頂点参照メソッド

cli::array< fk_Half^> ^	GetAllHOnL (fk_Loop^ L)
	ループ所属全半稜線参照メソッド

cli::array< fk_Edge^> ^	GetAllEOnL (fk_Loop^ L)
	ループ所属全稜線参照メソッド

fk_Loop ^	GetOneNeighborLOnL (fk_Loop^ L)
	隣接ループ参照メソッド

fk_Loop ^	GetNeighborLOnLH (fk_Loop^ L, fk_Half^ H)
	半稜線条件付き隣接ループ参照メソッド

int	GetVNumOnL (fk_Loop^ L)
	ループ上頂点数参照メソッド

fk_Loop ^	GetNeighborLOnLE (fk_Loop^ L, fk_Edge^ E)
	稜線条件付き隣接ループ参照メソッド

cli::array< fk_Loop^> ^	GetAllNeighborLOnL (fk_Loop^ L)
	全隣接ループ参照メソッド

基底クラス FK_CLI::fk_Shape に属する継承公開メンバ関数
void	SetShaderAttribute (String^ name, int dim, IEnumerable< int >^ array)
	シェーダー内 attribute 変数設定メソッド1

void	SetShaderAttribute (String^ name, int dim, IEnumerable< float >^ array)
	シェーダー内 attribute 変数設定メソッド2

void	SetShaderAttribute (String^ name, int dim, IEnumerable< double >^ array)
	シェーダー内 attribute 変数設定メソッド3

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_Vector^>^ array)
	シェーダー内 attribute 変数設定メソッド4

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_TexCoord^>^ array)
	シェーダー内 attribute 変数設定メソッド5

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_HVector^>^ array)
	シェーダー内 attribute 変数設定メソッド6

基底クラス FK_CLI::fk_Attribute に属する継承公開メンバ関数
bool	SetAttrII (int key, int value)
	キーが int 型、値が int 型である属性設定メソッド

bool	SetAttrID (int key, double value)
	キーが int 型、値が double 型である属性設定メソッド

bool	SetAttrIS (int key, String^ value)
	キーが int 型、値が String 型である属性設定メソッド

bool	SetAttrSI (String^ key, int value)
	キーが String 型、値が int 型である属性設定メソッド

bool	SetAttrSD (String^ key, double value)
	キーが String 型、値が double 型である属性設定メソッド

bool	SetAttrSS (String ^ key, String^ value)
	キーが String 型、値が String 型である属性設定メソッド

int	GetAttrII (int key)
	キーが int 型、値が int 型である属性参照メソッド

double	GetAttrID (int key)
	キーが int 型、値が double 型である属性参照メソッド

String ^	GetAttrIS (int key)
	キーが int 型、値が String 型である属性参照メソッド

int	GetAttrSI (String^ key)
	キーが String 型、値が int 型である属性参照メソッド

double	GetAttrSD (String^ key)
	キーが String 型、値が double 型である属性参照メソッド

String ^	GetAttrSS (String^ key)
	キーが String 型、値が String 型である属性参照メソッド

bool	ExistAttrII (int key)
	キーが int 型、値が int 型である属性存在参照メソッド

bool	ExistAttrID (int key)
	キーが int 型、値が double 型である属性存在参照メソッド

bool	ExistAttrIS (int key)
	キーが int 型、値が String 型である属性存在参照メソッド

bool	ExistAttrSI (String^ key)
	キーが String 型、値が int 型である属性存在参照メソッド

bool	ExistAttrSD (String^ key)
	キーが String 型、値が double 型である属性存在参照メソッド

bool	ExistAttrSS (String^ key)
	キーが String 型、値が String 型である属性存在参照メソッド

bool	DeleteAttrII (int key)
	キーが int 型、値が int 型である属性消去メソッド

bool	DeleteAttrID (int key)
	キーが int 型、値が double 型である属性消去メソッド

bool	DeleteAttrIS (int key)
	キーが int 型、値が String 型である属性消去メソッド

bool	DeleteAttrSI (String^ key)
	キーが String 型、値が int 型である属性消去メソッド

bool	DeleteAttrSD (String^ key)
	キーが String 型、値が double 型である属性消去メソッド

bool	DeleteAttrSS (String^ key)
	キーが String 型、値が String 型である属性消去メソッド

プロパティ
int	VNum `[get]`
	頂点数プロパティ

int	HNum `[get]`
	半稜線数プロパティ

int	ENum `[get]`
	稜線数プロパティ

int	LNum `[get]`
	ループ数プロパティ

基底クラス FK_CLI::fk_Shape に属する継承プロパティ
fk_RealShapeType^	RealShapeType `[get]`
	形状データ構造プロパティ

詳解

ソリッドモデル用位相要素アクセスクラス

このクラスは、 fk_Solid での各位相要素を参照するための機能を提供します。 FK におけるソリッドモデルの構造については、ユーザーズマニュアルの「形状に対する高度な操作」の章を参照して下さい。

参照: fk_Solid, fk_Vertex, fk_Half, fk_Edge, fk_Loop

関数詳解

◆ CheckDB()

bool FK_CLI::fk_DataAccess::CheckDB ( void )

データベース設定チェックメソッド

データベース設定の有無をチェックします。通常、ユーザが利用することはありません。

戻り値: 設定済みであれば true、未設定であれば false を返します。

◆ CheckTopology()

bool FK_CLI::fk_DataAccess::CheckTopology ( void )

位相状況チェックメソッド

位相状態の整合状態をチェックします。

戻り値: 整合していれば true、非整合状態であれば false を返します。

◆ ExistVertex() [1/2]

bool FK_CLI::fk_DataAccess::ExistVertex ( fk_Vertex^ vertex )

頂点位相要素存在判定メソッド1

fk_Vertex 型の頂点位相要素が形状内に存在するかどうかを判定します。

引数

[in] vertex 頂点位相要素

戻り値: 存在すれば true、しなければ false を返します。

◆ ExistVertex() [2/2]

bool FK_CLI::fk_DataAccess::ExistVertex ( int ID )

頂点位相要素存在判定メソッド2

fk_Vertex 型の頂点位相要素が形状内に存在するかどうかを判定します。

引数

[in] ID 頂点位相要素のID

戻り値: 存在すれば true、しなければ false を返します。

◆ ExistHalf() [1/2]

bool FK_CLI::fk_DataAccess::ExistHalf ( fk_Half^ half )

半稜線位相要素存在判定メソッド1

fk_Half 型の半稜線位相要素が形状内に存在するかどうかを判定します。

引数

[in] half 半稜線位相要素

戻り値: 存在すれば true、しなければ false を返します。

◆ ExistHalf() [2/2]

bool FK_CLI::fk_DataAccess::ExistHalf ( int ID )

半稜線位相要素存在判定メソッド2

fk_Half 型の半稜線位相要素が形状内に存在するかどうかを判定します。

引数

[in] ID 半稜線位相要素のID

戻り値: 存在すれば true、しなければ false を返します。

◆ ExistEdge() [1/2]

bool FK_CLI::fk_DataAccess::ExistEdge ( fk_Edge^ edge )

稜線位相要素存在判定メソッド1

fk_Edge 型の稜線位相要素が形状内に存在するかどうかを判定します。

引数

[in] edge 稜線位相要素

戻り値: 存在すれば true、しなければ false を返します。

◆ ExistEdge() [2/2]

bool FK_CLI::fk_DataAccess::ExistEdge ( int ID )

稜線位相要素存在判定メソッド2

fk_Edge 型の稜線位相要素が形状内に存在するかどうかを判定します。

引数

[in] ID 稜線位相要素のID

戻り値: 存在すれば true、しなければ false を返します。

◆ ExistLoop() [1/2]

bool FK_CLI::fk_DataAccess::ExistLoop ( fk_Loop^ loop )

ループ位相要素存在判定メソッド1

fk_Loop 型のループ位相要素が形状内に存在するかどうかを判定します。

引数

[in] loop ループ位相要素

戻り値: 存在すれば true、しなければ false を返します。

◆ ExistLoop() [2/2]

bool FK_CLI::fk_DataAccess::ExistLoop ( int ID )

ループ位相要素存在判定メソッド2

fk_Loop 型のループ位相要素が形状内に存在するかどうかを判定します。

引数

[in] ID ループ位相要素のID

戻り値: 存在すれば true、しなければ false を返します。

◆ GetVData()

fk_Vertex ^ FK_CLI::fk_DataAccess::GetVData ( int ID )

頂点位相要素参照メソッド

fk_Vertex 型の頂点位相要素のポインタを取得します。

引数

[in] ID 頂点位相要素のID

戻り値: 存在すれば位相要素のポインタを返します。存在しなかった場合は null を返します。

◆ GetHData()

fk_Half ^ FK_CLI::fk_DataAccess::GetHData ( int ID )

半稜線位相要素参照メソッド

fk_Half 型の半稜線位相要素のポインタを取得します。

引数

[in] ID 半稜線位相要素のID

戻り値: 存在すれば位相要素のポインタを返します。存在しなかった場合は null を返します。

◆ GetEData()

fk_Edge ^ FK_CLI::fk_DataAccess::GetEData ( int ID )

稜線位相要素参照メソッド

fk_Edge 型の稜線位相要素のポインタを取得します。

引数

[in] ID 稜線位相要素のID

戻り値: 存在すれば位相要素のポインタを返します。存在しなかった場合は null を返します。

◆ GetLData()

fk_Loop ^ FK_CLI::fk_DataAccess::GetLData ( int ID )

ループ位相要素参照メソッド

fk_Loop 型のループ位相要素のポインタを取得します。

引数

[in] ID ループ位相要素のID

戻り値: 存在すれば位相要素のポインタを返します。存在しなかった場合は null を返します。

◆ GetNextV()

fk_Vertex ^ FK_CLI::fk_DataAccess::GetNextV ( fk_Vertex^ vertex )

頂点位相要素逐次参照メソッド

fk_Vertex 型の頂点位相要素において、引数で与えられた頂点要素の次に大きな ID を持つ位相要素を返します。

引数

[in] vertex 頂点位相要素。ここに null を代入した場合、形状中で最も ID が小さな位相要素を返します。これは、必ずしも最初に生成した位相要素とは限らないことに注意して下さい。

戻り値

vertex の次に大きな ID を持つ位相要素を返します。以下のいずれかを満たしている場合、null を返します。

vertex が形状内頂点の中で最大の ID であった場合。
形状中に頂点が存在しない場合。
vertex が形状中に存在する頂点位相要素ではなかった場合。

◆ GetNextH()

fk_Half ^ FK_CLI::fk_DataAccess::GetNextH ( fk_Half^ half )

半稜線位相要素逐次参照メソッド

fk_Half 型の半稜線位相要素において、引数で与えられた半稜線要素の次に大きな ID を持つ位相要素を返します。

引数

[in] half 半稜線位相要素。ここに null を代入した場合、形状中で最も ID が小さな位相要素を返します。これは、必ずしも最初に生成した位相要素とは限らないことに注意して下さい。

戻り値

half の次に大きな ID を持つ位相要素を返します。以下のいずれかを満たしている場合、null を返します。

half が形状内半稜線の中で最大の ID であった場合。
形状中に半稜線が存在しない場合。
half が形状中に存在する半稜線位相要素ではなかった場合。

◆ GetNextE()

fk_Edge ^ FK_CLI::fk_DataAccess::GetNextE ( fk_Edge^ edge )

稜線位相要素逐次参照メソッド

fk_Edge 型の稜線位相要素において、引数で与えられた頂点要素の次に大きな ID を持つ位相要素を返します。

引数

[in] edge 稜線位相要素。ここに null を代入した場合、形状中で最も ID が小さな位相要素を返します。これは、必ずしも最初に生成した位相要素とは限らないことに注意して下さい。

戻り値

edge の次に大きな ID を持つ位相要素を返します。以下のいずれかを満たしている場合、null を返します。

edge が形状内稜線の中で最大の ID であった場合。
形状中に稜線が存在しない場合。
edge が形状中に存在する稜線位相要素ではなかった場合。

◆ GetNextL()

fk_Loop ^ FK_CLI::fk_DataAccess::GetNextL ( fk_Loop^ loop )

ループ位相要素逐次参照メソッド

fk_Loop 型のループ位相要素において、引数で与えられたループ要素の次に大きな ID を持つ位相要素を返します。

引数

[in] loop ループ位相要素。ここに null を代入した場合、形状中で最も ID が小さな位相要素を返します。これは、必ずしも最初に生成した位相要素とは限らないことに注意して下さい。

戻り値

loop の次に大きな ID を持つ位相要素を返します。以下のいずれかを満たしている場合、null を返します。

loop が形状内ループの中で最大の ID であった場合。
形状中にループが存在しない場合。
loop が形状中に存在するループ位相要素ではなかった場合。

◆ GetLastV()

fk_Vertex ^ FK_CLI::fk_DataAccess::GetLastV ( void )

頂点位相最終要素参照メソッド

fk_Vertex 型の頂点位相要素において、形状中で最も ID が大きな位相要素を返します。これは、必ずしも最後に生成した位相要素とは限らないことに注意して下さい。

戻り値: 最もIDが大きな位相要素。形状中に頂点が存在しなかった場合は、null を返します。

◆ GetLastH()

fk_Half ^ FK_CLI::fk_DataAccess::GetLastH ( void )

半稜線位相最終要素参照メソッド

fk_Half 型の半稜線位相要素において、形状中で最も ID が大きな位相要素を返します。これは、必ずしも最後に生成した位相要素とは限らないことに注意して下さい。

戻り値: 最もIDが大きな位相要素。形状中に半稜線が存在しなかった場合は、null を返します。

◆ GetLastE()

fk_Edge ^ FK_CLI::fk_DataAccess::GetLastE ( void )

稜線位相最終要素参照メソッド

fk_Edge 型の稜線位相要素において、形状中で最も ID が大きな位相要素を返します。これは、必ずしも最後に生成した位相要素とは限らないことに注意して下さい。

戻り値: 最もIDが大きな位相要素。形状中に稜線が存在しなかった場合は、null を返します。

◆ GetLastL()

fk_Loop ^ FK_CLI::fk_DataAccess::GetLastL ( void )

ループ位相最終要素参照メソッド

fk_Loop 型の頂点位相要素において、形状中で最も ID が大きな位相要素を返します。これは、必ずしも最後に生成した位相要素とは限らないことに注意して下さい。

戻り値: 最もIDが大きな位相要素。形状中にループが存在しなかった場合は、null を返します。

◆ GetVertexArray()

cli::array< fk_Vertex^> ^ FK_CLI::fk_DataAccess::GetVertexArray ( void )

頂点コンテナ取得メソッド

形状中の頂点要素を全て格納した array 型コンテナを取得します。

覚え書き: 本メソッドで取得した情報は、位相変化を伴う変形を行う前まで有効です。位相変化を伴う変形を行った場合に、本メソッドで取得した位相要素を参照した場合の挙動は保証されません。

戻り値: 頂点位相要素を格納したコンテナ。

参照: GetNextV(), VNum

◆ GetHalfArray()

cli::array< fk_Half^> ^ FK_CLI::fk_DataAccess::GetHalfArray ( void )

半稜線コンテナ取得メソッド

形状中の半稜線要素を全て格納した array 型コンテナを取得します。

覚え書き: 本メソッドで取得した情報は、位相変化を伴う変形を行う前まで有効です。位相変化を伴う変形を行った場合に、本メソッドで取得した位相要素を参照した場合の挙動は保証されません。

戻り値: 半稜線位相要素を格納したコンテナ。

参照: GetNextH(), HNum

◆ GetEdgeArray()

cli::array< fk_Edge^> ^ FK_CLI::fk_DataAccess::GetEdgeArray ( void )

稜線コンテナ取得メソッド

形状中の稜線要素を全て格納した array 型コンテナを取得します。

覚え書き: 本メソッドで取得した情報は、位相変化を伴う変形を行う前まで有効です。位相変化を伴う変形を行った場合に、本メソッドで取得した位相要素を参照した場合の挙動は保証されません。

戻り値: 稜線位相要素を格納したコンテナ。

参照: GetNextE(), ENum

◆ GetLoopArray()

cli::array< fk_Loop^> ^ FK_CLI::fk_DataAccess::GetLoopArray ( void )

ループコンテナ取得メソッド

形状中のループ要素を全て格納した array 型コンテナを取得します。

覚え書き: 本メソッドで取得した情報は、位相変化を伴う変形を行う前まで有効です。位相変化を伴う変形を行った場合に、本メソッドで取得した位相要素を参照した場合の挙動は保証されません。

戻り値: ループ位相要素を格納したコンテナ。

参照: GetNextL(), LNum

プロパティ詳解

◆ VNum

int FK_CLI::fk_DataAccess::VNum

get

頂点数プロパティ

現在の頂点数を参照します。

◆ HNum

int FK_CLI::fk_DataAccess::HNum

get

半稜線数プロパティ

現在の半稜線数を参照します。

◆ ENum

int FK_CLI::fk_DataAccess::ENum

get

稜線数プロパティ

現在の稜線数を参照します。

◆ LNum

int FK_CLI::fk_DataAccess::LNum

get

ループ数プロパティ

現在のループ数を参照します。

公開メンバ関数

プロパティ

詳解

関数詳解

◆ CheckDB()

◆ CheckTopology()

◆ ExistVertex() [1/2]

◆ ExistVertex() [2/2]

◆ ExistHalf() [1/2]

◆ ExistHalf() [2/2]

◆ ExistEdge() [1/2]

◆ ExistEdge() [2/2]

◆ ExistLoop() [1/2]

◆ ExistLoop() [2/2]

◆ GetVData()

◆ GetHData()

◆ GetEData()

◆ GetLData()

◆ GetNextV()

◆ GetNextH()

◆ GetNextE()

◆ GetNextL()

◆ GetLastV()

◆ GetLastH()

◆ GetLastE()

◆ GetLastL()

◆ GetVertexArray()

◆ GetHalfArray()

◆ GetEdgeArray()

◆ GetLoopArray()

プロパティ詳解

◆ VNum

◆ HNum

◆ ENum

◆ LNum
