テクスチャ用基底クラス [詳解]

#include <CLI/FK_CLI/include/Texture_CLI.h>

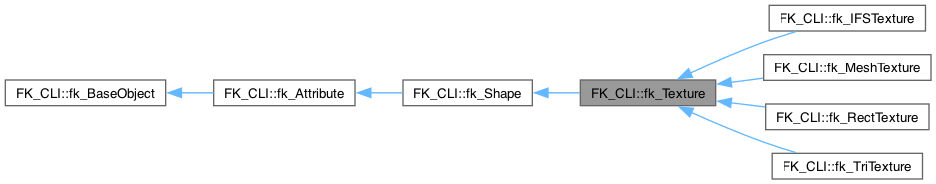

FK_CLI::fk_Texture の継承関係図

FK_CLI::fk_Texture 連携図

公開メンバ関数
bool	ReadBMP (String^ fileName)
	BMP ファイル入力メソッド

bool	ReadPNG (String^ fileName)
	PNG ファイル入力メソッド

bool	ReadJPG (String^ fileName)
	JPEG ファイル入力メソッド

void	FillColor (fk_Color^ color)
	一様色初期化メソッド1

void	InitFrameBuffer (void)
	フレームバッファー情報初期化メソッド

基底クラス FK_CLI::fk_Shape に属する継承公開メンバ関数
void	SetShaderAttribute (String^ name, int dim, IEnumerable< int >^ array)
	シェーダー内 attribute 変数設定メソッド1

void	SetShaderAttribute (String^ name, int dim, IEnumerable< float >^ array)
	シェーダー内 attribute 変数設定メソッド2

void	SetShaderAttribute (String^ name, int dim, IEnumerable< double >^ array)
	シェーダー内 attribute 変数設定メソッド3

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_Vector^>^ array)
	シェーダー内 attribute 変数設定メソッド4

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_TexCoord^>^ array)
	シェーダー内 attribute 変数設定メソッド5

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_HVector^>^ array)
	シェーダー内 attribute 変数設定メソッド6

基底クラス FK_CLI::fk_Attribute に属する継承公開メンバ関数
bool	SetAttrII (int key, int value)
	キーが int 型、値が int 型である属性設定メソッド

bool	SetAttrID (int key, double value)
	キーが int 型、値が double 型である属性設定メソッド

bool	SetAttrIS (int key, String^ value)
	キーが int 型、値が String 型である属性設定メソッド

bool	SetAttrSI (String^ key, int value)
	キーが String 型、値が int 型である属性設定メソッド

bool	SetAttrSD (String^ key, double value)
	キーが String 型、値が double 型である属性設定メソッド

bool	SetAttrSS (String ^ key, String^ value)
	キーが String 型、値が String 型である属性設定メソッド

int	GetAttrII (int key)
	キーが int 型、値が int 型である属性参照メソッド

double	GetAttrID (int key)
	キーが int 型、値が double 型である属性参照メソッド

String ^	GetAttrIS (int key)
	キーが int 型、値が String 型である属性参照メソッド

int	GetAttrSI (String^ key)
	キーが String 型、値が int 型である属性参照メソッド

double	GetAttrSD (String^ key)
	キーが String 型、値が double 型である属性参照メソッド

String ^	GetAttrSS (String^ key)
	キーが String 型、値が String 型である属性参照メソッド

bool	ExistAttrII (int key)
	キーが int 型、値が int 型である属性存在参照メソッド

bool	ExistAttrID (int key)
	キーが int 型、値が double 型である属性存在参照メソッド

bool	ExistAttrIS (int key)
	キーが int 型、値が String 型である属性存在参照メソッド

bool	ExistAttrSI (String^ key)
	キーが String 型、値が int 型である属性存在参照メソッド

bool	ExistAttrSD (String^ key)
	キーが String 型、値が double 型である属性存在参照メソッド

bool	ExistAttrSS (String^ key)
	キーが String 型、値が String 型である属性存在参照メソッド

bool	DeleteAttrII (int key)
	キーが int 型、値が int 型である属性消去メソッド

bool	DeleteAttrID (int key)
	キーが int 型、値が double 型である属性消去メソッド

bool	DeleteAttrIS (int key)
	キーが int 型、値が String 型である属性消去メソッド

bool	DeleteAttrSI (String^ key)
	キーが String 型、値が int 型である属性消去メソッド

bool	DeleteAttrSD (String^ key)
	キーが String 型、値が double 型である属性消去メソッド

bool	DeleteAttrSS (String^ key)
	キーが String 型、値が String 型である属性消去メソッド

プロパティ
fk_Image^	Image `[get, set]`
	画像データプロパティ

fk_Dimension^	ImageSize `[get]`
	画像サイズプロパティ

fk_Dimension^	BufferSize `[get]`
	画像バッファサイズプロパティ

fk_TexMode	TextureMode `[get, set]`
	テクスチャモードプロパティ

fk_TexRendMode	RendMode `[get, set]`
	テクスチャ描画品質プロパティ

fk_TexWrapMode	WrapMode `[get, set]`
	テクスチャ外周部設定プロパティ

fk_FrameBuffer^	FrameBuffer `[get, set]`
	フレームバッファープロパティ

基底クラス FK_CLI::fk_Shape に属する継承プロパティ
fk_RealShapeType^	RealShapeType `[get]`
	形状データ構造プロパティ

詳解

テクスチャ用基底クラス

このクラスは、テクスチャを表すクラスの基底クラスです。様々なテクスチャクラスの共通機能を提供します。クラス自体の主な機能はテクスチャ画像の生成や入力です。

参照: fk_Image, fk_RectTexture, fk_TriTexture, fk_MeshTexture, fk_IFSTexture, fk_Dimension, fk_FrameBuffer, fk_Renderer

関数詳解

◆ ReadBMP()

bool FK_CLI::fk_Texture::ReadBMP ( String^ fileName )

BMP ファイル入力メソッド

BMP (Windows Bitmap) 形式のファイルからデータを読み込み、テクスチャ画像として設定します。

引数

[in] fileName ファイル名

戻り値: 入力に成功すれば true、失敗すれば false を返します。

◆ ReadPNG()

bool FK_CLI::fk_Texture::ReadPNG ( String^ fileName )

PNG ファイル入力メソッド

PNG 形式のファイルからデータを読み込み、テクスチャ画像として設定します。

引数

[in] fileName ファイル名

戻り値: 入力に成功すれば true、失敗すれば false を返します。

◆ ReadJPG()

bool FK_CLI::fk_Texture::ReadJPG ( String^ fileName )

JPEG ファイル入力メソッド

JPEG 形式のファイルからデータを読み込み、テクスチャ画像として設定します。

引数

[in] fileName ファイル名

戻り値: 入力に成功すれば true、失敗すれば false を返します。

◆ FillColor()

void FK_CLI::fk_Texture::FillColor ( fk_Color^ color )

一様色初期化メソッド1

内部の画像ピクセルを、すべて同じ色で初期化します。

引数

[in] color 初期化色

参照: fk_Color

◆ InitFrameBuffer()

void FK_CLI::fk_Texture::InitFrameBuffer ( void )

フレームバッファー情報初期化メソッド

設定されているフレームバッファー情報を破棄します。

参照: FrameBuffer

プロパティ詳解

◆ Image

fk_Image^ FK_CLI::fk_Texture::Image

getset

画像データプロパティ

画像データの参照・設定を行います。

覚え書き: fk_Texture (およびその派生クラス) では、最初から自前の画像データ領域を保持しています。このプロパティでの設定は、あくまで外部で用意した画像データをテクスチャとして利用したい場合に使用するためのものであり、必ず設定しなければならないというわけではありません。

◆ ImageSize

fk_Dimension^ FK_CLI::fk_Texture::ImageSize

get

画像サイズプロパティ

画像サイズを fk_Dimension 型で参照します。

参照: BufferSize

◆ BufferSize

fk_Dimension^ FK_CLI::fk_Texture::BufferSize

get

画像バッファサイズプロパティ

実際に画像用データバッファとして確保されているサイズを、 fk_Dimension 型で参照します。

覚え書き: 実画像サイズとデータバッファサイズの違いについては、 fk_Image::BufferSize の覚え書きを参照して下さい。

参照: ImageSize, fk_Image::BufferSize

◆ TextureMode

fk_TexMode FK_CLI::fk_Texture::TextureMode

getset

テクスチャモードプロパティ

テクスチャの描画時における描画色処理モードの参照・設定を行います。これは、ポリゴンに設定されているマテリアルによる発色と、テクスチャ画像の色をどのように混成するかを制御するものです。それぞれのモードの概要と厳密な計算式を以下に記載します。なお、数式中の \( C_f \) はポリゴン色、 \( C_\alpha \) ポリゴンの透明度、 \( T_f \) はテクスチャピクセル色、 \( T_\alpha \) はテクスチャの透明度を表します。

fk_TexMode.MODULATE
この設定では、ポリゴンの色とテクスチャの色を積算します。そのため、光源による陰影効果が生じます。透明度に関しても積算となります。数式として表すと、色と透明度はそれぞれ
\[ (C_f T_f, \; C_\alpha T_\alpha) \]
となります。
fk_TexMode.REPLACE
この設定では、ポリゴンの色は完全に無視され、テクスチャのピクセル色がそのまま表示されます。そのため、光源による陰影効果が生じません。また、テクスチャ画像の透明度はそのまま描画に反映されます。数式として表すと、色と透明度はそれぞれ
\[ (T_f, \; T_\alpha) \]
となります。
fk_TexMode.DECAL
この設定では、各ピクセルの透明度に応じて、ポリゴン色とピクセル色の混合が行われます。光源による陰影効果は、ピクセルの透明度が低い場合に強くなります。透明度は、ポリゴンの透明度がそのまま適用されます。これを数式として表すと、色と透明度はそれぞれ
\[ (C_f (1-T_\alpha) + T_f T_\alpha, \; C_\alpha) \]
となります。

なお、デフォルトでは fk_TexMode.MODULATE が設定されています。

◆ RendMode

fk_TexRendMode FK_CLI::fk_Texture::RendMode

getset

テクスチャ描画品質プロパティ

テクスチャの描画品質の参照・設定を行います。設定可能なモードは以下の通りです。

fk_TexRendMode.NORMAL: 標準品質。描画速度を優先します。
fk_TexRendMode.SMOOTH: 高品質。画質を優先します。

なお、デフォルトでは fk_TexRendMode.NORMAL が設定されています。

引数

[in] mode 品質モード

◆ WrapMode

fk_TexWrapMode FK_CLI::fk_Texture::WrapMode

getset

テクスチャ外周部設定プロパティ

テクスチャ描画の際、外周部についてどのように描画するかを設定します。設定できる種類は以下のとおりです。

fk_TexWrapMode.REPEAT: 内部の画像を繰り返して描画していきます。
fk_TexWrapMode.CLAMP: 縁部の色値を伸張して描画します。

デフォルトでは fk_TexWrapMode.REPEAT に設定されています。

◆ FrameBuffer

fk_FrameBuffer^ FK_CLI::fk_Texture::FrameBuffer

getset

フレームバッファープロパティ

fk_Renderer により生成されたフレームバッファーをテクスチャーデータとして設定します。フレームバッファーの詳細は fk_Renderer および fk_FrameBuffer のマニュアルを参照して下さい。なお、フレームバッファーが設定されていない状況で参照した場合は null を返します。

覚え書き: 本プロパティを用いてフレームバッファーを設定した場合、以前に設定されていた画像データは破棄されます。

参照: fk_Renderer, fk_FrameBuffer
