FK::fk_Ortho クラス

平行投影法を制御するクラス [詳解]

#include <FK/Projection.h>

FK::fk_Ortho の継承関係図

FK::fk_Ortho 連携図

公開メンバ関数
	fk_Ortho (double left=-500.0, double right=500.0, double bottom=-500.0, double top=500.0, double near=0.0, double far=10000.0)
	コンストラクタ
virtual	~fk_Ortho ()
	デストラクタ
	fk_Ortho (const fk_Ortho &)
	コピーコンストラクタ
fk_Ortho &	operator= (const fk_Ortho &)
	単純代入演算子
void	setLeft (double left)
	クリッピング左側面距離設定関数
void	setRight (double right)
	クリッピング左側面距離設定関数
void	setBottom (double bottom)
	クリッピング左側面距離設定関数
void	setTop (double top)
	クリッピング左側面距離設定関数
void	setNear (double near)
	クリッピング近距離距離設定関数
void	setFar (double far)
	クリッピング遠距離距離設定関数
void	setAll (double left, double right, double bottom, double top, double near, double far)
	一括設定関数
double	getLeft (void) const
	クリッピング左側面距離参照関数
double	getRight (void) const
	クリッピング右側面距離参照関数
double	getBottom (void) const
	クリッピング下側面距離参照関数
double	getTop (void) const
	クリッピング上側面距離参照関数
double	getNear (void) const
	クリッピング近距離距離参照関数
double	getFar (void) const
	クリッピング遠距離距離参照関数
基底クラス FK::fk_ProjectBase に属する継承公開メンバ関数
	fk_ProjectBase (fk_ProjectMode=fk_ProjectMode::NONE)
	コンストラクタ
virtual	~fk_ProjectBase ()
	デストラクタ
fk_ProjectMode	getMode (void) const
	投影法参照関数
基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ
fk_Type	getObjectType (void) const
	タイプ取得関数

詳解

平行投影法を制御するクラス

このクラスは、平行投影法(正投影法とも呼ばれます)の設定を制御する機能を提供します。 本クラスで平行投影に対する様々な値を設定し、 fk_DisplayLink::setProjection() 関数を用いてシーンに設定することで、 シーン内の投影設定を行うことができます。

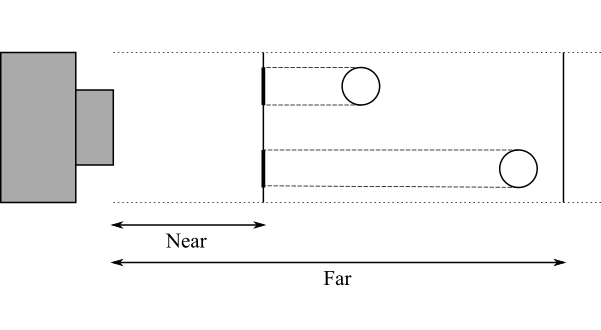

平行投影の特徴は、カメラからの距離に関係なく常に同じ大きさで表示することです。 現象として、3次元空間中で平行な線や面は、表示画像においても平行となります。 そのため、設計などの用途には適しています。以下がその概念図です。

平行投影法

しかし、人間の目やカメラなどによる感覚とは異なるため、 広い領域の表示の際には遠近感が損なわれ違和感を感じるものとなります。 そのような場合は、 fk_Perspective による透視投影を用いた方がよいでしょう。

設定は、左右、上下、遠近の各面を表す距離を設定します。

参照

fk_Perspective, fk_Frustum, fk_DisplayLink

構築子と解体子

fk_Ortho() [1/2]

FK::fk_Ortho::fk_Ortho	(	double	left = -500.0,
		double	right = 500.0,
		double	bottom = -500.0,
		double	top = 500.0,
		double	near = 0.0,
		double	far = 10000.0
	)

コンストラクタ

コンストラクタで、初期値を設定することが可能です。 下記の「面」は、全てクリッピング面を表します。

引数

[in]	left	視線ベクトルから左側面への距離
[in]	right	視線ベクトルから右側面への距離
[in]	bottom	視線ベクトルから下側面への距離
[in]	top	視線ベクトルから上側面への距離
[in]	near	カメラから近距離面への距離
[in]	far	カメラから遠距離面への距離

~fk_Ortho()

virtual FK::fk_Ortho::~fk_Ortho ( )

virtual

デストラクタ

fk_Ortho() [2/2]

FK::fk_Ortho::fk_Ortho

(

const fk_Ortho &

)

コピーコンストラクタ

関数詳解

operator=()

fk_Ortho & FK::fk_Ortho::operator=

(

const fk_Ortho &

)

単純代入演算子

setLeft()

void FK::fk_Ortho::setLeft

(

double

left

)

クリッピング左側面距離設定関数

視線ベクトルからクリッピング左側面への距離を設定します。

引数

[in]

left

距離

setRight()

void FK::fk_Ortho::setRight

(

double

right

)

クリッピング左側面距離設定関数

視線ベクトルからクリッピング右側面への距離を設定します。

引数

[in]

right

距離

setBottom()

void FK::fk_Ortho::setBottom

(

double

bottom

)

クリッピング左側面距離設定関数

視線ベクトルからクリッピング下側面への距離を設定します。

引数

[in]

bottom

距離

setTop()

void FK::fk_Ortho::setTop

(

double

top

)

クリッピング左側面距離設定関数

視線ベクトルからクリッピング上側面への距離を設定します。

引数

[in]

top

距離

setNear()

void FK::fk_Ortho::setNear

(

double

near

)

クリッピング近距離距離設定関数

カメラからクリッピング近距離面への距離を設定します。

引数

[in]

near

距離

setFar()

void FK::fk_Ortho::setFar

(

double

far

)

クリッピング遠距離距離設定関数

カメラからクリッピング遠距離面への距離を設定します。

引数

[in]

far

距離

setAll()

void FK::fk_Ortho::setAll	(	double	left,
		double	right,
		double	bottom,
		double	top,
		double	near,
		double	far
	)

一括設定関数

各クリッピング面の距離を一括して設定します。 下記の「面」は、全てクリッピング面を表します。

引数

[in]	left	視線ベクトルから左側面への距離
[in]	right	視線ベクトルから右側面への距離
[in]	bottom	視線ベクトルから下側面への距離
[in]	top	視線ベクトルから上側面への距離
[in]	near	カメラから近距離面への距離
[in]	far	カメラから遠距離面への距離

getLeft()

double FK::fk_Ortho::getLeft

(

void

)

const

クリッピング左側面距離参照関数

視線ベクトルからクリッピング左側面への距離を参照します。

戻り値

距離

getRight()

double FK::fk_Ortho::getRight

(

void

)

const

クリッピング右側面距離参照関数

視線ベクトルからクリッピング右側面への距離を参照します。

戻り値

距離

getBottom()

double FK::fk_Ortho::getBottom

(

void

)

const

クリッピング下側面距離参照関数

視線ベクトルからクリッピング下側面への距離を参照します。

戻り値

距離

getTop()

double FK::fk_Ortho::getTop

(

void

)

const

クリッピング上側面距離参照関数

視線ベクトルからクリッピング上側面への距離を参照します。

戻り値

距離

getNear()

double FK::fk_Ortho::getNear

(

void

)

const

クリッピング近距離距離参照関数

カメラからクリッピング近距離面への距離を参照します。

戻り値

距離

getFar()

double FK::fk_Ortho::getFar

(

void

)

const

クリッピング遠距離距離参照関数

カメラからクリッピング遠距離面への距離を参照します。

戻り値

距離
