FK::fk_Curve クラス

曲線用純粋仮想クラス [詳解]

#include <FK/Curve.h>

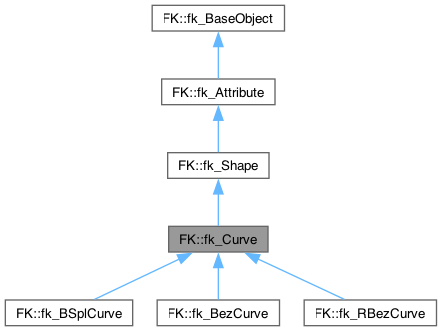

FK::fk_Curve の継承関係図

FK::fk_Curve 連携図

公開メンバ関数
	fk_Curve (void)
	コンストラクタ
virtual	~fk_Curve ()
	デストラクタ
virtual void	init (void)
	初期化用関数
virtual bool	setCtrl (int ID, fk_Vector pos)
	制御点設定関数2
virtual bool	setWeight (int ID, double w)
	制御点重み値設定関数
fk_Vector	getCtrl (int ID)
	制御点位置取得関数
double	getWeight (int ID)
	制御点重み値取得関数
int	getCtrlSize (void)
	制御点数取得関数
void	setDiv (int num)
	分割数設定関数
int	getDiv (void)
	分割数取得関数
virtual fk_Vector	pos (double t)=0
	曲線点位置ベクトル算出関数
virtual fk_Vector	diff (double t)=0
	曲線微分ベクトル算出関数
基底クラス FK::fk_Shape に属する継承公開メンバ関数
	fk_Shape (fk_Type=fk_Type::SHAPE)
	コンストラクタ
virtual	~fk_Shape ()
	デストラクタ
fk_RealShapeType	getRealShapeType (void)
	形状データ構造取得関数
void	setShaderAttribute (std::string name, int dim, std::vector< int > *array, bool self=false)
	シェーダー内 attribute 変数設定関数1
void	setShaderAttribute (std::string name, int dim, std::vector< float > *array, bool self=false)
	シェーダー内 attribute 変数設定関数2
void	setShaderAttribute (std::string name, int dim, std::vector< fk_Vector > *array)
	シェーダー内 attribute 変数設定関数3
void	setShaderAttribute (std::string name, int dim, std::vector< fk_TexCoord > *array)
	シェーダー内 attribute 変数設定関数4
void	setShaderAttribute (std::string name, int dim, std::vector< fk_HVector > *array)
	シェーダー内 attribute 変数設定関数5
void	modifyAttribute (std::string name)
	attribute 変数更新関数
基底クラス FK::fk_Attribute に属する継承公開メンバ関数
	fk_Attribute (void)
	コンストラクタ
virtual	~fk_Attribute ()
	デストラクタ
bool	setAttrII (const int key, const int value)
	キーが int 型、値が int 型である属性設定関数
bool	setAttrID (const int key, const double value)
	キーが int 型、値が double 型である属性設定関数
bool	setAttrIS (const int key, const std::string value)
	キーが int 型、値が std::string 型である属性設定関数
bool	setAttrSI (const std::string key, const int value)
	キーが std::string 型、値が int 型である属性設定関数
bool	setAttrSD (const std::string key, const double value)
	キーが std::string 型、値が double 型である属性設定関数
bool	setAttrSS (const std::string key, const std::string value)
	キーが std::string 型、値が std::string 型である属性設定関数
int	getAttrII (const int key) const
	キーが int 型、値が int 型である属性参照関数
double	getAttrID (const int key) const
	キーが int 型、値が double 型である属性参照関数
std::string	getAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性参照関数
int	getAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性参照関数
double	getAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性参照関数
std::string	getAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性参照関数
bool	existAttrII (const int key) const
	キーが int 型、値が int 型である属性存在参照関数
bool	existAttrID (const int key) const
	キーが int 型、値が double 型である属性存在参照関数
bool	existAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性存在参照関数
bool	existAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性存在参照関数
bool	existAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性存在参照関数
bool	existAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性存在参照関数
bool	deleteAttrII (const int key)
	キーが int 型、値が int 型である属性消去関数
bool	deleteAttrID (const int key)
	キーが int 型、値が double 型である属性消去関数
bool	deleteAttrIS (const int key)
	キーが int 型、値が std::string 型である属性消去関数
bool	deleteAttrSI (const std::string key)
	キーが std::string 型、値が int 型である属性消去関数
bool	deleteAttrSD (const std::string key)
	キーが std::string 型、値が double 型である属性消去関数
bool	deleteAttrSS (const std::string key)
	キーが std::string 型、値が std::string 型である属性消去関数
基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ
fk_Type	getObjectType (void) const
	タイプ取得関数

限定公開メンバ関数
void	setCtrlSize (int num)
	制御点数設定関数

限定公開変数類
std::unique_ptr< fk_FVecArray >	_m_ctrlPos
	制御点配列

詳解

曲線用純粋仮想クラス

このクラスは、自由曲線用のクラスです。 fk_BezCurve と fk_BSplCurve はこのクラスを継承しています。 自由曲線は、以下の条件を満たす必要があります。

• パラメータ空間が [0, 1] である。
• パラメータ空間中のあらゆるパラメータで曲線上の点を算出できる。
• パラメータ空間中のあらゆるパラメータで曲線上の微分ベクトルを算出できる。

参照

fk_BezCurve, fk_BSplCurve, fk_Surface

構築子と解体子

fk_Curve()

FK::fk_Curve::fk_Curve

(

void

)

コンストラクタ

~fk_Curve()

virtual FK::fk_Curve::~fk_Curve ( )

virtual

デストラクタ

関数詳解

init()

virtual void FK::fk_Curve::init ( void  )

virtual

初期化用関数

この関数は、曲線を初期状態にします。

FK::fk_BezCurve, FK::fk_BSplCurve, FK::fk_RBezCurveで再実装されています。

setCtrl()

virtual bool FK::fk_Curve::setCtrl ( int  ID, fk_Vector  pos  )

virtual

制御点設定関数2

曲線の制御点位置ベクトルを設定します。

引数

[in]	ID	設定する制御点の ID。先頭は 0 になります。
[in]	pos	制御点位置ベクトル

戻り値

設定に成功した場合 true、失敗した場合 false を返します。

FK::fk_RBezCurveで再実装されています。

setWeight()

virtual bool FK::fk_Curve::setWeight ( int  ID, double  w  )

virtual

制御点重み値設定関数

曲線の制御点重み値を設定します。

引数

[in]	ID	設定する制御点の ID。先頭は 0 になります。
[in]	w	制御点の重み値

戻り値

設定に成功した場合 true、失敗した場合 false を返します。

FK::fk_RBezCurveで再実装されています。

getCtrl()

fk_Vector FK::fk_Curve::getCtrl

(

int

ID

)

制御点位置取得関数

曲線の制御点位置ベクトルを取得します。

引数

[in]

ID

設定する制御点の ID。先頭は 0 になります。

戻り値

指定した制御点の位置ベクトル。 指定した制御点が存在しない場合は零ベクトルを返します。

getWeight()

double FK::fk_Curve::getWeight

(

int

ID

)

制御点重み値取得関数

曲線の制御点重み値を取得します。

引数

[in]

ID

設定する制御点の ID。先頭は 0 になります。

戻り値

指定した制御点の重み値。 指定した制御点が存在しない場合は 0 を返します。

getCtrlSize()

int FK::fk_Curve::getCtrlSize

(

void

)

制御点数取得関数

曲線の制御点数を取得します。

戻り値

制御点数

setDiv()

void FK::fk_Curve::setDiv

(

int

num

)

分割数設定関数

描画時の分割数を設定します。 デフォルトでは 128 に設定されています。

引数

[in]

num

分割数

getDiv()

int FK::fk_Curve::getDiv

(

void

)

分割数取得関数

描画時の分割数を取得します。

戻り値

分割数

pos()

virtual fk_Vector FK::fk_Curve::pos ( double  t )

pure virtual

曲線点位置ベクトル算出関数

曲線上の点の位置ベクトルを算出する純粋仮想関数です。 派生クラスにおいて実際に実装する必要があります。

引数

[in]

t

曲線パラメータ

戻り値

曲線点の位置ベクトル

FK::fk_BezCurve, FK::fk_BSplCurve, FK::fk_RBezCurveで実装されています。

diff()

virtual fk_Vector FK::fk_Curve::diff ( double  t )

pure virtual

曲線微分ベクトル算出関数

曲線上の点の微分ベクトルを算出する純粋仮想関数です。 派生クラスにおいて実際に実装する必要があります。

引数

[in]

t

曲線パラメータ

戻り値

曲線点の微分ベクトル

FK::fk_BezCurve, FK::fk_BSplCurve, FK::fk_RBezCurveで実装されています。

setCtrlSize()

void FK::fk_Curve::setCtrlSize ( int  num )

protected

制御点数設定関数

曲線の制御点数を設定します。負数が指定された場合は無視します。

引数

[in]

num

制御点数

メンバ詳解

_m_ctrlPos

std::unique_ptr<fk_FVecArray> FK::fk_Curve::_m_ctrlPos

protected

制御点配列

この変数は制御点情報を格納しておくものであり、 派生クラス内で設定や参照が可能です。
