球を生成、管理するクラス [詳解]

#include <CLI/FK_CLI/include/Sphere_CLI.h>

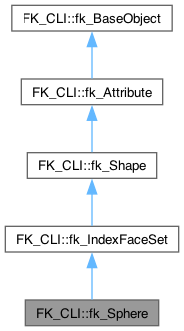

FK_CLI::fk_Sphere の継承関係図

FK_CLI::fk_Sphere 連携図

公開メンバ関数
	fk_Sphere ()
	コンストラクタ1

	fk_Sphere (int div, double rad)
	コンストラクタ2

	~fk_Sphere ()
	デストラクタ

	!fk_Sphere ()
	ファイナライザ

void	SetDivide (int div)
	分割数設定メソッド

void	SetRadius (double rad)
	半径設定メソッド

void	SetScale (double scale)
	拡大縮小メソッド

基底クラス FK_CLI::fk_IndexFaceSet に属する継承公開メンバ関数
	fk_IndexFaceSet ()
	コンストラクタ

	~fk_IndexFaceSet ()
	デストラクタ

	!fk_IndexFaceSet ()
	ファイナライザ

bool	ReadSMFFile (String^ name)
	SMFファイル入力メソッド

bool	ReadVRMLFile (String^ name, bool materialFlg, bool solidFlg)
	VRML ファイル入力メソッド1

bool	ReadVRMLFile (String^ name, bool materialFlg)
	VRML ファイル入力メソッド2

bool	ReadVRMLFile (String^ name)
	VRML ファイル入力メソッド3

bool	ReadSTLFile (String^ name, bool solidFlg, double tolerance)
	STL ファイル入力メソッド1

bool	ReadSTLFile (String^ name, bool solidFlg)
	STL ファイル入力メソッド2

bool	ReadSTLFile (String^ name)
	STL ファイル入力メソッド3

bool	ReadHRCFile (String^ name)
	HRCファイル入力メソッド

bool	ReadRDSFile (String^ name, bool solidFlg)
	RDSファイル入力メソッド1

bool	ReadRDSFile (String^ name)
	RDSファイル入力メソッド2

bool	ReadDXFFile (String^ name, bool solidFlg)
	DXFファイル入力メソッド1

bool	ReadDXFFile (String^ name)
	DXFファイル入力メソッド1

bool	ReadMQOFile (String^ fileName, String^ objName, bool solidFlg, bool contFlg, bool materialFlg)
	MQOファイル入力メソッド1-1

bool	ReadMQOFile (String^ fileName, String^ objName, bool solidFlg, bool contFlg)
	MQOファイル入力メソッド1-2

bool	ReadMQOFile (String^ fileName, String^ objName, bool solidFlg)
	MQOファイル入力メソッド1-3

bool	ReadMQOFile (String^ fileName, String^ objName)
	MQOファイル入力メソッド1-4

bool	ReadMQOFile (String^ fileName, String^ objName, int materialID, bool solidFlg, bool contFlg, bool materialFlg)
	MQOファイル入力メソッド2-1

bool	ReadMQOFile (String^ fileName, String^ objName, int materialID, bool solidFlg, bool contFlg)
	MQOファイル入力メソッド2-2

bool	ReadMQOFile (String^ fileName, String^ objName, int materialID, bool solidFlg)
	MQOファイル入力メソッド2-3

bool	ReadMQOFile (String^ fileName, String^ objName, int materialID)
	MQOファイル入力メソッド2-4

bool	ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, bool solidFlg, bool contFlg, bool materialFlg)
	MQOデータ入力メソッド1-1

bool	ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, bool solidFlg, bool contFlg)
	MQOデータ入力メソッド1-2

bool	ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, bool solidFlg)
	MQOデータ入力メソッド1-3

bool	ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName)
	MQOデータ入力メソッド1-4

bool	ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, int materialID, bool solidFlg, bool contFlg, bool materialFlg)
	MQOデータ入力メソッド2-1

bool	ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, int materialID, bool solidFlg, bool contFlg)
	MQOデータ入力メソッド2-2

bool	ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, int materialID, bool solidFlg)
	MQOデータ入力メソッド2-3

bool	ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, int materialID)
	MQOデータ入力メソッド2-4

bool	ReadD3DXFile (String^ fileName, String^ objName, bool solidFlg)
	DirectX (D3DX) ファイル入力メソッド1-1

bool	ReadD3DXFile (String^ fileName, String^ objName)
	DirectX (D3DX) ファイル入力メソッド1-2

bool	ReadD3DXFile (String^ fileName, String^ objName, int materialID, bool solidFlg)
	DirectX (D3DX) ファイル入力メソッド2-1

bool	ReadD3DXFile (String^ fileName, String^ objName, int materialID)
	DirectX (D3DX) ファイル入力メソッド2-2

bool	WriteVRMLFile (String^ fileName, fk_Material^ material, bool triFlg)
	VRML ファイル出力メソッド1-1

bool	WriteVRMLFile (String^ fileName, fk_Material^ material)
	VRML ファイル出力メソッド1-2

bool	WriteVRMLFile (String^ fileName)
	VRML ファイル出力メソッド1-3

bool	WriteVRMLFile (String^ fileName, IEnumerable< double >^ time, IEnumerable< fk_Vector^>^ pos, fk_Material^ material, bool triFlg)
	VRML ファイル出力メソッド2-1

bool	WriteVRMLFile (String^ fileName, IEnumerable< double >^ time, IEnumerable< fk_Vector^>^ pos, fk_Material^ material)
	VRML ファイル出力メソッド2-2

bool	WriteVRMLFile (String^ fileName, IEnumerable< double >^ time, IEnumerable< fk_Vector^>^ pos)
	VRML ファイル出力メソッド2-3

bool	WriteSTLFile (String^ fileName)
	STL ファイル出力メソッド

bool	WriteDXFFile (String^ fileName, bool triFlg)
	DXF ファイル出力メソッド1

bool	WriteDXFFile (String^ fileName)
	DXF ファイル出力メソッド1

bool	WriteMQOFile (String^ fileName)
	MQO ファイル出力メソッド

fk_Vector ^	GetPosVec (int vertexID)
	頂点位置ベクトル参照メソッド

cli::array< int > ^	GetFaceData (int faceID)
	頂点 ID 配列参照メソッド

int	GetFaceData (int faceID, int vertexNum)
	頂点 ID 参照メソッド

fk_Vector ^	GetPNorm (int faceID, int order)
	面法線ベクトル取得メソッド1

fk_Vector ^	GetPNorm (int faceID)
	面法線ベクトル取得メソッド2

fk_Vector ^	GetVNorm (int vertexID, int order)
	頂点法線ベクトル取得メソッド1

fk_Vector ^	GetVNorm (int vertexID)
	頂点法線ベクトル取得メソッド2

int	GetElemMaterialID (int faceID)
	マテリアルID取得メソッド

bool	MoveVPosition (int vertexID, fk_Vector^ pos, int order)
	頂点移動メソッド1-1

bool	MoveVPosition (int vertexID, fk_Vector^ pos)
	頂点移動メソッド1-2

bool	MoveVPosition (int vertexID, double x, double y, double z, int order)
	頂点移動メソッド2-1

bool	MoveVPosition (int vertexID, double x, double y, double z)
	頂点移動メソッド2-1

bool	MoveVPosition (int vertexID, IEnumerable< double >^ array, int order)
	頂点移動メソッド3-1

bool	MoveVPosition (int vertexID, IEnumerable< double >^ array)
	頂点移動メソッド3-2

void	MakeIFSet (int faceNum, int polyNum, IEnumerable< int >^ IFSet, int vertexNum, IEnumerable< fk_Vector^>^ posArray, int order)
	任意形状生成メソッド1

void	MakeIFSet (int faceNum, int polyNum, IEnumerable< int >^ IFSet, int vertexNum, IEnumerable< fk_Vector^>^ posArray)
	任意形状生成メソッド2

void	MakeIFSet (int faceNum, int polyNum, IEnumerable< int >^ IFSet, int vertexNum, IEnumerable< fk_Vector^>^ posArray, bool smoothMode)
	任意形状生成メソッド3

void	MakeIFSet (int faceNum, int polyNum, IEnumerable< int >^ IFSet, int vertexNum, IEnumerable< fk_Vector^>^ posArray, bool smoothMode, int order)
	任意形状生成メソッド4

void	MakeIFSet (List< List< int >^ >^ faceArray, List< fk_Vector^>^ posArray, bool smoothMode, int order)
	任意形状生成メソッド5

void	MakeIFSet (List< List< int >^ >^ faceArray, List< fk_Vector^>^ posArray, bool smoothMode)
	任意形状生成メソッド6

void	MakeIFSet (List< List< int >^ >^ faceArray, List< fk_Vector^>^ posArray)
	任意形状生成メソッド7

bool	SetPNorm (int faceID, fk_Vector^ norm, int order)
	面法線ベクトル設定メソッド1

bool	SetPNorm (int faceID, fk_Vector^ norm)
	面法線ベクトル設定メソッド2

bool	SetVNorm (int vertexID, fk_Vector^ norm, int order)
	頂点法線ベクトル設定メソッド1

bool	SetVNorm (int vertexID, fk_Vector^ norm)
	頂点法線ベクトル設定メソッド1

bool	SetElemMaterialID (int faceID, int materialID)
	マテリアルID設定メソッド

void	Flush (void)
	法線ベクトル強制計算メソッド

void	MakeBlock (double x, double y, double z)
	直方体生成メソッド

void	SetBlockSize (double x, double y, double z)
	直方体辺長変更メソッド

void	SetBlockSize (double length, fk_Axis axis)
	直方体個別辺長設定メソッド

void	SetBlockScale (double scale)
	直方体全体拡大縮小メソッド

void	SetBlockScale (double scale, fk_Axis axis)
	直方体軸方向拡大縮小メソッド

void	SetBlockScale (double x, double y, double z)
	直方体軸方向個別拡大縮小メソッド

void	MakeCircle (int div, double rad)
	円形状生成メソッド

void	SetCircleRadius (double rad)
	円形状半径設定メソッド

void	SetCircleDivide (int div)
	円形状分割数設定メソッド

void	SetCircleScale (double scale)
	円形状拡大縮小メソッド

void	MakeSphere (int div, double rad)
	球形状生成メソッド

void	SetSphereRadius (double rad)
	球形状半径設定メソッド

void	SetSphereDivide (int div)
	球形状分割数設定メソッド

void	SetSphereScale (double scale)
	球形状拡大縮小メソッド

void	MakePrism (int div, double top, double bottom, double height)
	正多角柱(円柱)形状生成メソッド

void	SetPrismDivide (int div)
	正多角柱(円柱)角数設定メソッド

void	SetPrismTopRadius (double top)
	正多角柱(円柱)上面半径設定メソッド

void	SetPrismBottomRadius (double bottom)
	正多角柱(円柱)角数設定メソッド

void	SetPrismHeight (double height)
	正多角柱(円柱)高さ設定メソッド

void	MakeCone (int div, double rad, double height)
	正多角錐(円錐)形状生成メソッド

void	SetConeDivide (int div)
	正多角錐(円錐)角数設定メソッド

void	SetConeRadius (double rad)
	正多角錐(円錐)底面半径設定メソッド

void	SetConeHeight (double height)
	正多角錐(円錐)高さ設定メソッド

void	MakeCapsule (int div, double len, double rad)
	カプセル型形状生成メソッド

void	SetCapsuleSize (double len, double rad)
	カプセル型形状寸法設定メソッド

void	PutSolid (fk_Solid^ solid)
	fk_Solid 出力メソッド

void	CloneShape (fk_IndexFaceSet^ ifs)
	形状コピーメソッド

基底クラス FK_CLI::fk_Shape に属する継承公開メンバ関数
void	SetShaderAttribute (String^ name, int dim, IEnumerable< int >^ array)
	シェーダー内 attribute 変数設定メソッド1

void	SetShaderAttribute (String^ name, int dim, IEnumerable< float >^ array)
	シェーダー内 attribute 変数設定メソッド2

void	SetShaderAttribute (String^ name, int dim, IEnumerable< double >^ array)
	シェーダー内 attribute 変数設定メソッド3

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_Vector^>^ array)
	シェーダー内 attribute 変数設定メソッド4

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_TexCoord^>^ array)
	シェーダー内 attribute 変数設定メソッド5

void	SetShaderAttribute (String^ name, int dim, IEnumerable< fk_HVector^>^ array)
	シェーダー内 attribute 変数設定メソッド6

基底クラス FK_CLI::fk_Attribute に属する継承公開メンバ関数
bool	SetAttrII (int key, int value)
	キーが int 型、値が int 型である属性設定メソッド

bool	SetAttrID (int key, double value)
	キーが int 型、値が double 型である属性設定メソッド

bool	SetAttrIS (int key, String^ value)
	キーが int 型、値が String 型である属性設定メソッド

bool	SetAttrSI (String^ key, int value)
	キーが String 型、値が int 型である属性設定メソッド

bool	SetAttrSD (String^ key, double value)
	キーが String 型、値が double 型である属性設定メソッド

bool	SetAttrSS (String ^ key, String^ value)
	キーが String 型、値が String 型である属性設定メソッド

int	GetAttrII (int key)
	キーが int 型、値が int 型である属性参照メソッド

double	GetAttrID (int key)
	キーが int 型、値が double 型である属性参照メソッド

String ^	GetAttrIS (int key)
	キーが int 型、値が String 型である属性参照メソッド

int	GetAttrSI (String^ key)
	キーが String 型、値が int 型である属性参照メソッド

double	GetAttrSD (String^ key)
	キーが String 型、値が double 型である属性参照メソッド

String ^	GetAttrSS (String^ key)
	キーが String 型、値が String 型である属性参照メソッド

bool	ExistAttrII (int key)
	キーが int 型、値が int 型である属性存在参照メソッド

bool	ExistAttrID (int key)
	キーが int 型、値が double 型である属性存在参照メソッド

bool	ExistAttrIS (int key)
	キーが int 型、値が String 型である属性存在参照メソッド

bool	ExistAttrSI (String^ key)
	キーが String 型、値が int 型である属性存在参照メソッド

bool	ExistAttrSD (String^ key)
	キーが String 型、値が double 型である属性存在参照メソッド

bool	ExistAttrSS (String^ key)
	キーが String 型、値が String 型である属性存在参照メソッド

bool	DeleteAttrII (int key)
	キーが int 型、値が int 型である属性消去メソッド

bool	DeleteAttrID (int key)
	キーが int 型、値が double 型である属性消去メソッド

bool	DeleteAttrIS (int key)
	キーが int 型、値が String 型である属性消去メソッド

bool	DeleteAttrSI (String^ key)
	キーが String 型、値が int 型である属性消去メソッド

bool	DeleteAttrSD (String^ key)
	キーが String 型、値が double 型である属性消去メソッド

bool	DeleteAttrSS (String^ key)
	キーが String 型、値が String 型である属性消去メソッド

その他の継承メンバ
基底クラス FK_CLI::fk_IndexFaceSet に属する継承プロパティ
int	PosSize `[get]`
	頂点数プロパティ

int	FaceSize `[get]`
	面数プロパティ

double	AnimationTime `[set]`
	アニメーション時間プロパティ

fk_BVHMotion^	BVHMotion `[set]`
	BVHデータプロパティ

基底クラス FK_CLI::fk_Shape に属する継承プロパティ
fk_RealShapeType^	RealShapeType `[get]`
	形状データ構造プロパティ

詳解

球を生成、管理するクラス

このクラスは、形状として球を制御する機能を提供しています。

実際には、球を近似する3角形面集合として表現されています。 3角形面の数は分割数を \( d \) とした場合 \( 8d(d-1) \) 枚となります。分割数が高いほど球としての描画精度は高くなりますが、面数も多くなるため描画速度が低下することになります。特に多くのオブジェクトを同時に配置する場合は注意が必要です。

初期状態では、中心を原点とするように配置されます。このクラスは fk_IndexFaceSet クラスの派生クラスであり、生成後に fk_IndexFaceSet クラスの機能によって頂点を移動することが可能です。

参照: fk_IndexFaceSet, fk_Shape, fk_Model

構築子と解体子

◆ fk_Sphere() [1/2]

FK_CLI::fk_Sphere::fk_Sphere ( )

コンストラクタ1

分割数 2、半径 1 の球を生成します。

◆ fk_Sphere() [2/2]

FK_CLI::fk_Sphere::fk_Sphere	(	int	div,
		double	rad
	)

コンストラクタ2

引数として、分割数と半径を入力できます。分割数の最小値は 2 です。

引数

[in]	div	分割数
[in]	rad	半径

◆ ~fk_Sphere()

FK_CLI::fk_Sphere::~fk_Sphere ( )

デストラクタ

◆ !fk_Sphere()

FK_CLI::fk_Sphere::!fk_Sphere ( )

ファイナライザ

関数詳解

◆ SetDivide()

void FK_CLI::fk_Sphere::SetDivide ( int div )

分割数設定メソッド

分割数を設定します。分割数の最小値は 2 です。

引数

[in] div 分割数

◆ SetRadius()

void FK_CLI::fk_Sphere::SetRadius ( double rad )

半径設定メソッド

半径を設定します。

引数

[in] rad 半径

◆ SetScale()

void FK_CLI::fk_Sphere::SetScale ( double scale )

拡大縮小メソッド

球全体を与えられた倍率で拡大縮小します。

引数

[in] scale 倍率
