FK_CLI::fk_Polygon クラス

多角形を生成、管理するクラス [詳解]

#include <CLI/FK_CLI/include/Polygon_CLI.h>

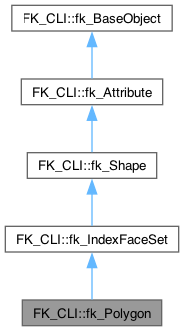

+ FK_CLI::fk_Polygon の継承関係図
+ FK_CLI::fk_Polygon 連携図

公開メンバ関数

 fk_Polygon ()
 コンストラクタ1

 fk_Polygon (IEnumerable< fk_Vector^>^ array)
 コンストラクタ2

 ~fk_Polygon ()
 デストラクタ

 !fk_Polygon ()
 ファイナライザ

void SetVertex (IEnumerable< fk_Vector^>^ array)
 頂点位置設定メソッド

- 基底クラス FK_CLI::fk_IndexFaceSet に属する継承公開メンバ関数
 fk_IndexFaceSet ()
 コンストラクタ

 ~fk_IndexFaceSet ()
 デストラクタ

 !fk_IndexFaceSet ()
 ファイナライザ

bool ReadSMFFile (String^ name)
 SMFファイル入力メソッド

bool ReadVRMLFile (String^ name, bool materialFlg, bool solidFlg)
 VRML ファイル入力メソッド1

bool ReadVRMLFile (String^ name, bool materialFlg)
 VRML ファイル入力メソッド2

bool ReadVRMLFile (String^ name)
 VRML ファイル入力メソッド3

bool ReadSTLFile (String^ name, bool solidFlg, double tolerance)
 STL ファイル入力メソッド1

bool ReadSTLFile (String^ name, bool solidFlg)
 STL ファイル入力メソッド2

bool ReadSTLFile (String^ name)
 STL ファイル入力メソッド3

bool ReadHRCFile (String^ name)
 HRCファイル入力メソッド

bool ReadRDSFile (String^ name, bool solidFlg)
 RDSファイル入力メソッド1

bool ReadRDSFile (String^ name)
 RDSファイル入力メソッド2

bool ReadDXFFile (String^ name, bool solidFlg)
 DXFファイル入力メソッド1

bool ReadDXFFile (String^ name)
 DXFファイル入力メソッド1

bool ReadMQOFile (String^ fileName, String^ objName, bool solidFlg, bool contFlg, bool materialFlg)
 MQOファイル入力メソッド1-1

bool ReadMQOFile (String^ fileName, String^ objName, bool solidFlg, bool contFlg)
 MQOファイル入力メソッド1-2

bool ReadMQOFile (String^ fileName, String^ objName, bool solidFlg)
 MQOファイル入力メソッド1-3

bool ReadMQOFile (String^ fileName, String^ objName)
 MQOファイル入力メソッド1-4

bool ReadMQOFile (String^ fileName, String^ objName, int materialID, bool solidFlg, bool contFlg, bool materialFlg)
 MQOファイル入力メソッド2-1

bool ReadMQOFile (String^ fileName, String^ objName, int materialID, bool solidFlg, bool contFlg)
 MQOファイル入力メソッド2-2

bool ReadMQOFile (String^ fileName, String^ objName, int materialID, bool solidFlg)
 MQOファイル入力メソッド2-3

bool ReadMQOFile (String^ fileName, String^ objName, int materialID)
 MQOファイル入力メソッド2-4

bool ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, bool solidFlg, bool contFlg, bool materialFlg)
 MQOデータ入力メソッド1-1

bool ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, bool solidFlg, bool contFlg)
 MQOデータ入力メソッド1-2

bool ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, bool solidFlg)
 MQOデータ入力メソッド1-3

bool ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName)
 MQOデータ入力メソッド1-4

bool ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, int materialID, bool solidFlg, bool contFlg, bool materialFlg)
 MQOデータ入力メソッド2-1

bool ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, int materialID, bool solidFlg, bool contFlg)
 MQOデータ入力メソッド2-2

bool ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, int materialID, bool solidFlg)
 MQOデータ入力メソッド2-3

bool ReadMQOData (IEnumerable< Byte >^ buffer, String^ objName, int materialID)
 MQOデータ入力メソッド2-4

bool ReadD3DXFile (String^ fileName, String^ objName, bool solidFlg)
 DirectX (D3DX) ファイル入力メソッド1-1

bool ReadD3DXFile (String^ fileName, String^ objName)
 DirectX (D3DX) ファイル入力メソッド1-2

bool ReadD3DXFile (String^ fileName, String^ objName, int materialID, bool solidFlg)
 DirectX (D3DX) ファイル入力メソッド2-1

bool ReadD3DXFile (String^ fileName, String^ objName, int materialID)
 DirectX (D3DX) ファイル入力メソッド2-2

bool WriteVRMLFile (String^ fileName, fk_Material^ material, bool triFlg)
 VRML ファイル出力メソッド1-1

bool WriteVRMLFile (String^ fileName, fk_Material^ material)
 VRML ファイル出力メソッド1-2

bool WriteVRMLFile (String^ fileName)
 VRML ファイル出力メソッド1-3

bool WriteVRMLFile (String^ fileName, IEnumerable< double >^ time, IEnumerable< fk_Vector^>^ pos, fk_Material^ material, bool triFlg)
 VRML ファイル出力メソッド2-1

bool WriteVRMLFile (String^ fileName, IEnumerable< double >^ time, IEnumerable< fk_Vector^>^ pos, fk_Material^ material)
 VRML ファイル出力メソッド2-2

bool WriteVRMLFile (String^ fileName, IEnumerable< double >^ time, IEnumerable< fk_Vector^>^ pos)
 VRML ファイル出力メソッド2-3

bool WriteSTLFile (String^ fileName)
 STL ファイル出力メソッド

bool WriteDXFFile (String^ fileName, bool triFlg)
 DXF ファイル出力メソッド1

bool WriteDXFFile (String^ fileName)
 DXF ファイル出力メソッド1

bool WriteMQOFile (String^ fileName)
 MQO ファイル出力メソッド

fk_Vector ^ GetPosVec (int vertexID)
 頂点位置ベクトル参照メソッド

cli::array< int > ^ GetFaceData (int faceID)
 頂点 ID 配列参照メソッド

int GetFaceData (int faceID, int vertexNum)
 頂点 ID 参照メソッド

fk_Vector ^ GetPNorm (int faceID, int order)
 面法線ベクトル取得メソッド1

fk_Vector ^ GetPNorm (int faceID)
 面法線ベクトル取得メソッド2

fk_Vector ^ GetVNorm (int vertexID, int order)
 頂点法線ベクトル取得メソッド1

fk_Vector ^ GetVNorm (int vertexID)
 頂点法線ベクトル取得メソッド2

int GetElemMaterialID (int faceID)
 マテリアルID取得メソッド

bool MoveVPosition (int vertexID, fk_Vector^ pos, int order)
 頂点移動メソッド1-1

bool MoveVPosition (int vertexID, fk_Vector^ pos)
 頂点移動メソッド1-2

bool MoveVPosition (int vertexID, double x, double y, double z, int order)
 頂点移動メソッド2-1

bool MoveVPosition (int vertexID, double x, double y, double z)
 頂点移動メソッド2-1

bool MoveVPosition (int vertexID, IEnumerable< double >^ array, int order)
 頂点移動メソッド3-1

bool MoveVPosition (int vertexID, IEnumerable< double >^ array)
 頂点移動メソッド3-2

void MakeIFSet (int faceNum, int polyNum, IEnumerable< int >^ IFSet, int vertexNum, IEnumerable< fk_Vector^>^ posArray, int order)
 任意形状生成メソッド1

void MakeIFSet (int faceNum, int polyNum, IEnumerable< int >^ IFSet, int vertexNum, IEnumerable< fk_Vector^>^ posArray)
 任意形状生成メソッド2

void MakeIFSet (int faceNum, int polyNum, IEnumerable< int >^ IFSet, int vertexNum, IEnumerable< fk_Vector^>^ posArray, bool smoothMode)
 任意形状生成メソッド3

void MakeIFSet (int faceNum, int polyNum, IEnumerable< int >^ IFSet, int vertexNum, IEnumerable< fk_Vector^>^ posArray, bool smoothMode, int order)
 任意形状生成メソッド4

void MakeIFSet (List< List< int >^ >^ faceArray, List< fk_Vector^>^ posArray, bool smoothMode, int order)
 任意形状生成メソッド5

void MakeIFSet (List< List< int >^ >^ faceArray, List< fk_Vector^>^ posArray, bool smoothMode)
 任意形状生成メソッド6

void MakeIFSet (List< List< int >^ >^ faceArray, List< fk_Vector^>^ posArray)
 任意形状生成メソッド7

bool SetPNorm (int faceID, fk_Vector^ norm, int order)
 面法線ベクトル設定メソッド1

bool SetPNorm (int faceID, fk_Vector^ norm)
 面法線ベクトル設定メソッド2

bool SetVNorm (int vertexID, fk_Vector^ norm, int order)
 頂点法線ベクトル設定メソッド1

bool SetVNorm (int vertexID, fk_Vector^ norm)
 頂点法線ベクトル設定メソッド1

bool SetElemMaterialID (int faceID, int materialID)
 マテリアルID設定メソッド

void Flush (void)
 法線ベクトル強制計算メソッド

void MakeBlock (double x, double y, double z)
 直方体生成メソッド

void SetBlockSize (double x, double y, double z)
 直方体辺長変更メソッド

void SetBlockSize (double length, fk_Axis axis)
 直方体個別辺長設定メソッド

void SetBlockScale (double scale)
 直方体全体拡大縮小メソッド

void SetBlockScale (double scale, fk_Axis axis)
 直方体軸方向拡大縮小メソッド

void SetBlockScale (double x, double y, double z)
 直方体軸方向個別拡大縮小メソッド

void MakeCircle (int div, double rad)
 円形状生成メソッド

void SetCircleRadius (double rad)
 円形状半径設定メソッド

void SetCircleDivide (int div)
 円形状分割数設定メソッド

void SetCircleScale (double scale)
 円形状拡大縮小メソッド

void MakeSphere (int div, double rad)
 球形状生成メソッド

void SetSphereRadius (double rad)
 球形状半径設定メソッド

void SetSphereDivide (int div)
 球形状分割数設定メソッド

void SetSphereScale (double scale)
 球形状拡大縮小メソッド

void MakePrism (int div, double top, double bottom, double height)
 正多角柱(円柱)形状生成メソッド

void SetPrismDivide (int div)
 正多角柱(円柱)角数設定メソッド

void SetPrismTopRadius (double top)
 正多角柱(円柱)上面半径設定メソッド

void SetPrismBottomRadius (double bottom)
 正多角柱(円柱)角数設定メソッド

void SetPrismHeight (double height)
 正多角柱(円柱)高さ設定メソッド

void MakeCone (int div, double rad, double height)
 正多角錐(円錐)形状生成メソッド

void SetConeDivide (int div)
 正多角錐(円錐)角数設定メソッド

void SetConeRadius (double rad)
 正多角錐(円錐)底面半径設定メソッド

void SetConeHeight (double height)
 正多角錐(円錐)高さ設定メソッド

void MakeCapsule (int div, double len, double rad)
 カプセル型形状生成メソッド

void SetCapsuleSize (double len, double rad)
 カプセル型形状寸法設定メソッド

void PutSolid (fk_Solid^ solid)
 fk_Solid 出力メソッド

void CloneShape (fk_IndexFaceSet^ ifs)
 形状コピーメソッド

- 基底クラス FK_CLI::fk_Shape に属する継承公開メンバ関数
void SetShaderAttribute (String^ name, int dim, IEnumerable< int >^ array)
 シェーダー内 attribute 変数設定メソッド1

void SetShaderAttribute (String^ name, int dim, IEnumerable< float >^ array)
 シェーダー内 attribute 変数設定メソッド2

void SetShaderAttribute (String^ name, int dim, IEnumerable< double >^ array)
 シェーダー内 attribute 変数設定メソッド3

void SetShaderAttribute (String^ name, int dim, IEnumerable< fk_Vector^>^ array)
 シェーダー内 attribute 変数設定メソッド4

void SetShaderAttribute (String^ name, int dim, IEnumerable< fk_TexCoord^>^ array)
 シェーダー内 attribute 変数設定メソッド5

void SetShaderAttribute (String^ name, int dim, IEnumerable< fk_HVector^>^ array)
 シェーダー内 attribute 変数設定メソッド6

- 基底クラス FK_CLI::fk_Attribute に属する継承公開メンバ関数
bool SetAttrII (int key, int value)
 キーが int 型、値が int 型である属性設定メソッド

bool SetAttrID (int key, double value)
 キーが int 型、値が double 型である属性設定メソッド

bool SetAttrIS (int key, String^ value)
 キーが int 型、値が String 型である属性設定メソッド

bool SetAttrSI (String^ key, int value)
 キーが String 型、値が int 型である属性設定メソッド

bool SetAttrSD (String^ key, double value)
 キーが String 型、値が double 型である属性設定メソッド

bool SetAttrSS (String ^ key, String^ value)
 キーが String 型、値が String 型である属性設定メソッド

int GetAttrII (int key)
 キーが int 型、値が int 型である属性参照メソッド

double GetAttrID (int key)
 キーが int 型、値が double 型である属性参照メソッド

String ^ GetAttrIS (int key)
 キーが int 型、値が String 型である属性参照メソッド

int GetAttrSI (String^ key)
 キーが String 型、値が int 型である属性参照メソッド

double GetAttrSD (String^ key)
 キーが String 型、値が double 型である属性参照メソッド

String ^ GetAttrSS (String^ key)
 キーが String 型、値が String 型である属性参照メソッド

bool ExistAttrII (int key)
 キーが int 型、値が int 型である属性存在参照メソッド

bool ExistAttrID (int key)
 キーが int 型、値が double 型である属性存在参照メソッド

bool ExistAttrIS (int key)
 キーが int 型、値が String 型である属性存在参照メソッド

bool ExistAttrSI (String^ key)
 キーが String 型、値が int 型である属性存在参照メソッド

bool ExistAttrSD (String^ key)
 キーが String 型、値が double 型である属性存在参照メソッド

bool ExistAttrSS (String^ key)
 キーが String 型、値が String 型である属性存在参照メソッド

bool DeleteAttrII (int key)
 キーが int 型、値が int 型である属性消去メソッド

bool DeleteAttrID (int key)
 キーが int 型、値が double 型である属性消去メソッド

bool DeleteAttrIS (int key)
 キーが int 型、値が String 型である属性消去メソッド

bool DeleteAttrSI (String^ key)
 キーが String 型、値が int 型である属性消去メソッド

bool DeleteAttrSD (String^ key)
 キーが String 型、値が double 型である属性消去メソッド

bool DeleteAttrSS (String^ key)
 キーが String 型、値が String 型である属性消去メソッド


その他の継承メンバ

- 基底クラス FK_CLI::fk_IndexFaceSet に属する継承プロパティ
int PosSize [get]
 頂点数プロパティ

int FaceSize [get]
 面数プロパティ

double AnimationTime [set]
 アニメーション時間プロパティ

fk_BVHMotion^ BVHMotion [set]
 BVHデータプロパティ

- 基底クラス FK_CLI::fk_Shape に属する継承プロパティ
fk_RealShapeType^ RealShapeType [get]
 形状データ構造プロパティ


詳解

多角形を生成、管理するクラス

このクラスは、形状として多角形を制御する機能を提供します。 このクラスによる形状は、多角形の内部も描画します。 もし辺のみを描画したい場合は fk_Closedline クラスを利用して下さい。

描画される面は、基本的には多角形の頂点順番が向かって 反時計回りになっている側になります。 両面を描画したい場合は fk_Model::DrawMode プロパティを参照して下さい。 また、本クラスの多角形の角数は 3 以上であれば制限はありませんが、 平面でなかった場合に意図している形状と描画形状が異なる場合があります。

参照
fk_Solid, fk_Polyline, fk_Closedline

構築子と解体子

◆ fk_Polygon() [1/2]

FK_CLI::fk_Polygon::fk_Polygon ( )

コンストラクタ1

空のポリゴンを生成します。

◆ fk_Polygon() [2/2]

FK_CLI::fk_Polygon::fk_Polygon ( IEnumerable< fk_Vector^>^  array)

コンストラクタ2

与えられた引数を頂点とするポリゴンを生成します。

引数
[in]array頂点配列。

◆ ~fk_Polygon()

FK_CLI::fk_Polygon::~fk_Polygon ( )

デストラクタ

◆ !fk_Polygon()

FK_CLI::fk_Polygon::!fk_Polygon ( )

ファイナライザ

関数詳解

◆ SetVertex()

void FK_CLI::fk_Polygon::SetVertex ( IEnumerable< fk_Vector^>^  array)

頂点位置設定メソッド

頂点全部を、指定した配列に入れ替えます。

引数
[in]arrayarray型による頂点位置配列
