FK::fk_BezSurface クラス

Bezier曲面を生成、管理するクラス [詳解]

#include <FK/BezSurface.h>

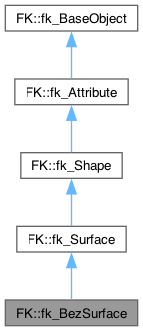

FK::fk_BezSurface の継承関係図

FK::fk_BezSurface 連携図

公開メンバ関数
	fk_BezSurface (void)
	コンストラクタ
virtual	~fk_BezSurface ()
	デストラクタ
void	init (void)
	初期化用関数
bool	setDegree (int deg)
	次数設定関数
bool	setCtrl (int uID, int vID, const fk_Vector &pos)
	制御点設定関数1
int	getDegree (void)
	次数参照関数
fk_Vector	getCtrl (int uID, int vID)
	制御点参照関数
fk_Vector	pos (double u, double v)
	曲面点算出関数
fk_Vector	uDeriv (double u, double v)
	曲面 u 方向偏微分ベクトル算出関数
fk_Vector	vDeriv (double u, double v)
	曲面 v 方向偏微分ベクトル算出関数
基底クラス FK::fk_Surface に属する継承公開メンバ関数
	fk_Surface (void)
	コンストラクタ
virtual	~fk_Surface ()
	デストラクタ
fk_Vector	norm (double u, double v)
void	setDiv (int div)
	曲面分割数設定関数
int	getDiv (void)
	曲面分割数参照関数
int	getCtrlSize (void)
	制御点数取得関数
基底クラス FK::fk_Shape に属する継承公開メンバ関数
	fk_Shape (fk_Type=fk_Type::SHAPE)
	コンストラクタ
virtual	~fk_Shape ()
	デストラクタ
fk_RealShapeType	getRealShapeType (void)
	形状データ構造取得関数
void	setShaderAttribute (std::string name, int dim, std::vector< int > *array, bool self=false)
	シェーダー内 attribute 変数設定関数1
void	setShaderAttribute (std::string name, int dim, std::vector< float > *array, bool self=false)
	シェーダー内 attribute 変数設定関数2
void	setShaderAttribute (std::string name, int dim, std::vector< fk_Vector > *array)
	シェーダー内 attribute 変数設定関数3
void	setShaderAttribute (std::string name, int dim, std::vector< fk_TexCoord > *array)
	シェーダー内 attribute 変数設定関数4
void	setShaderAttribute (std::string name, int dim, std::vector< fk_HVector > *array)
	シェーダー内 attribute 変数設定関数5
void	modifyAttribute (std::string name)
	attribute 変数更新関数
基底クラス FK::fk_Attribute に属する継承公開メンバ関数
	fk_Attribute (void)
	コンストラクタ
virtual	~fk_Attribute ()
	デストラクタ
bool	setAttrII (const int key, const int value)
	キーが int 型、値が int 型である属性設定関数
bool	setAttrID (const int key, const double value)
	キーが int 型、値が double 型である属性設定関数
bool	setAttrIS (const int key, const std::string value)
	キーが int 型、値が std::string 型である属性設定関数
bool	setAttrSI (const std::string key, const int value)
	キーが std::string 型、値が int 型である属性設定関数
bool	setAttrSD (const std::string key, const double value)
	キーが std::string 型、値が double 型である属性設定関数
bool	setAttrSS (const std::string key, const std::string value)
	キーが std::string 型、値が std::string 型である属性設定関数
int	getAttrII (const int key) const
	キーが int 型、値が int 型である属性参照関数
double	getAttrID (const int key) const
	キーが int 型、値が double 型である属性参照関数
std::string	getAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性参照関数
int	getAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性参照関数
double	getAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性参照関数
std::string	getAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性参照関数
bool	existAttrII (const int key) const
	キーが int 型、値が int 型である属性存在参照関数
bool	existAttrID (const int key) const
	キーが int 型、値が double 型である属性存在参照関数
bool	existAttrIS (const int key) const
	キーが int 型、値が std::string 型である属性存在参照関数
bool	existAttrSI (const std::string key) const
	キーが std::string 型、値が int 型である属性存在参照関数
bool	existAttrSD (const std::string key) const
	キーが std::string 型、値が double 型である属性存在参照関数
bool	existAttrSS (const std::string key) const
	キーが std::string 型、値が std::string 型である属性存在参照関数
bool	deleteAttrII (const int key)
	キーが int 型、値が int 型である属性消去関数
bool	deleteAttrID (const int key)
	キーが int 型、値が double 型である属性消去関数
bool	deleteAttrIS (const int key)
	キーが int 型、値が std::string 型である属性消去関数
bool	deleteAttrSI (const std::string key)
	キーが std::string 型、値が int 型である属性消去関数
bool	deleteAttrSD (const std::string key)
	キーが std::string 型、値が double 型である属性消去関数
bool	deleteAttrSS (const std::string key)
	キーが std::string 型、値が std::string 型である属性消去関数
基底クラス FK::fk_BaseObject に属する継承公開メンバ関数
	fk_BaseObject (fk_Type type=fk_Type::BASEOBJECT)
	コンストラクタ
fk_Type	getObjectType (void) const
	タイプ取得関数

その他の継承メンバ
基底クラス FK::fk_Surface に属する継承限定公開メンバ関数
bool	setCtrl (int ID, fk_Vector *pos)
	制御点設定関数1
bool	setCtrl (int ID, fk_Vector pos)
	制御点設定関数2
fk_Vector	getCtrl (int ID)
	制御点取得関数
void	setCtrlSize (int num)
	制御点最大サイズ設定関数
void	setCtrlNum (int num)
	制御点数設定関数

詳解

Bezier曲面を生成、管理するクラス

このクラスは、形状として Bezier 曲面を制御する機能を提供します。 初期状態はu,v両方で 3 次式で、制御点が全て原点にある状態となります。 現状では、2,3,4次式のいずれかのみしか生成できません。

構築子と解体子

fk_BezSurface()

FK::fk_BezSurface::fk_BezSurface

(

void

)

コンストラクタ

~fk_BezSurface()

virtual FK::fk_BezSurface::~fk_BezSurface ( )

virtual

デストラクタ

関数詳解

init()

void FK::fk_BezSurface::init

(

void

)

初期化用関数

この関数は、曲面を初期状態(3次式、全ての制御点が原点にある状態)にします。

setDegree()

bool FK::fk_BezSurface::setDegree

(

int

deg

)

次数設定関数

この関数は、曲面の次数を設定します。 現状では、2,3,4のいずれかのみ以外は設定できません。 この関数の実行後、全ての制御点の位置ベクトルは原点になります。

引数

[in]

deg

次数

戻り値

次数設定に成功した場合 true、失敗した場合 false を返します。

setCtrl()

bool FK::fk_BezSurface::setCtrl	(	int	uID,
		int	vID,
		const fk_Vector &	pos
	)

制御点設定関数1

曲面の制御点位置ベクトルを設定します。

引数

[in]	uID	設定する制御点の u方向 ID。先頭は 0 になります。
[in]	vID	設定する制御点の v方向 ID。先頭は 0 になります。
[in]	pos	制御点位置ベクトル

戻り値

設定に成功した場合 true、失敗した場合 false を返します。

getDegree()

int FK::fk_BezSurface::getDegree

(

void

)

次数参照関数

曲面の次数を参照します。

戻り値

次数

getCtrl()

fk_Vector FK::fk_BezSurface::getCtrl	(	int	uID,
		int	vID
	)

制御点参照関数

曲面の制御点位置ベクトルを参照します。

引数

[in]	uID	制御点のu方向ID
[in]	vID	制御点のv方向ID

戻り値

制御点位置ベクトル。IDが不正だった場合、零ベクトルを返します。

pos()

fk_Vector FK::fk_BezSurface::pos ( double  u, double  v  )

virtual

曲面点算出関数

パラメータに対応する曲面上の点の位置ベクトルを返します。

引数

[in]	u	曲面の u パラメータ
[in]	v	曲面の v パラメータ

戻り値

曲面上の点の位置ベクトル

FK::fk_Surfaceを実装しています。

uDeriv()

fk_Vector FK::fk_BezSurface::uDeriv ( double  u, double  v  )

virtual

曲面 u 方向偏微分ベクトル算出関数

曲面上の u 方向偏微分ベクトルを算出する関数です。

引数

[in]	u	u パラメータ
[in]	v	v パラメータ

戻り値

曲面上の u 方向偏微分ベクトル

FK::fk_Surfaceを実装しています。

vDeriv()

fk_Vector FK::fk_BezSurface::vDeriv ( double  u, double  v  )

virtual

曲面 v 方向偏微分ベクトル算出関数

曲面上の v 方向偏微分ベクトルを算出する関数です。

引数

[in]	u	u パラメータ
[in]	v	v パラメータ

戻り値

曲面上の v 方向偏微分ベクトル

FK::fk_Surfaceを実装しています。
