対称透視投影法を制御するクラス [詳解]

#include <CLI/FK_CLI/include/Projection_CLI.h>

FK_CLI::fk_Perspective の継承関係図

FK_CLI::fk_Perspective 連携図

公開メンバ関数
	fk_Perspective ()
	コンストラクタ1

	fk_Perspective (double fovy, double near, double far)
	コンストラクタ2

	~fk_Perspective ()
	デストラクタ

	!fk_Perspective ()
	ファイナライザ

void	SetAll (double fovy, double near, double far)
	一括設定メソッド

プロパティ
double	Fovy `[get, set]`
	視野角プロパティ

double	Near `[get, set]`
	クリッピング近距離面距離プロパティ

double	Far `[get, set]`
	クリッピング遠距離面距離プロパティ

基底クラス FK_CLI::fk_ProjectBase に属する継承プロパティ
fk_ProjectMode	Mode `[get]`
	投影法参照プロパティ

詳解

対称透視投影法を制御するクラス

このクラスは、対称透視投影法の設定を制御する機能を提供します。本クラスで対称透視投影に対する様々な値を設定し、 fk_DisplayLink::Projection プロパティを用いてシーンに設定することで、シーン内の投影設定を行うことができます。

透視投影の特徴は、近くの物体は大きく、遠くの物体は小さく表示するという、いわゆる遠近感を持つことです。この投影法は、人間の目やカメラの持つ感覚と類似しているため、アニメーションやビジュアルシミュレーションなどのようなリアルさが必要な場面でよく利用されています。しかし、透視投影においては 3 次元空間中において平行な面や線が、表示された場合に平行にはならないという現象がおきるため、設計などには向いていません。そのような場合は、 fk_Ortho による平行投影を用いた方がよいでしょう。

透視投影を用いる場合、本クラスによる「対称透視投影」と、 fk_Frustum クラスによる「一般透視投影」の2種類の投影法が存在します。対称透視投影は、カメラ目線の先が描画画面の中心となることを前提とした投影であり、通常はこちらを用いた方が簡便です。カメラ目線が画面の中心にないような投影を作成する場合は、 fk_Frustum による一般透視投影を用いる必要があります。

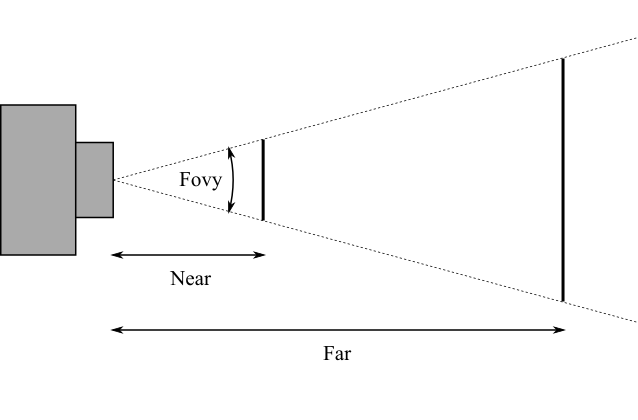

設定は、3種類の値によって行います。 1つは「視野角」で、これは画面最上部に向いたベクトルと最下部に向いたベクトルの角度です。あとの2つは「クリップ距離」であり、この2つの距離の間にある物体が表示されます。通常は、近い方を十分小さな値、遠い方を大きな値とすることで、本来見えるはずの物体が全て見えるようにしておきます。以下がその概念図です。

透視投影法

参照: fk_Frustum, fk_Ortho, fk_DisplayLink

構築子と解体子

◆ fk_Perspective() [1/2]

FK_CLI::fk_Perspective::fk_Perspective ( )

コンストラクタ1

初期値として、視野角を \( \frac{2}{9}\pi \), クリッピングの近距離面距離を 1, 遠距離面距離を 6000 とする投影を設定します。

◆ fk_Perspective() [2/2]

FK_CLI::fk_Perspective::fk_Perspective	(	double	fovy,
		double	near,
		double	far
	)

コンストラクタ2

コンストラクタで、初期値を設定することが可能です。

引数

[in]	fovy	視野角を設定します。単位は弧度法(ラジアン)です。
[in]	near	クリッピング近距離面への距離
[in]	far	クリッピング遠距離面への距離

◆ ~fk_Perspective()

FK_CLI::fk_Perspective::~fk_Perspective ( )

デストラクタ

◆ !fk_Perspective()

FK_CLI::fk_Perspective::!fk_Perspective ( )

ファイナライザ

関数詳解

◆ SetAll()

void FK_CLI::fk_Perspective::SetAll	(	double	fovy,
		double	near,
		double	far
	)

一括設定メソッド

視野角、クリッピング面距離を一括して設定します。

引数

[in]	fovy	視野角。単位は弧度法(ラジアン)です。
[in]	near	クリッピング近距離面への距離
[in]	far	クリッピング遠距離面への距離

プロパティ詳解

◆ Fovy

double FK_CLI::fk_Perspective::Fovy

getset

視野角プロパティ

視野角の設定や参照を行います。単位は弧度法(ラジアン)です。

◆ Near

double FK_CLI::fk_Perspective::Near

getset

クリッピング近距離面距離プロパティ

クリッピング近距離面への距離の設定や参照を行います。

◆ Far

double FK_CLI::fk_Perspective::Far

getset

クリッピング遠距離面距離プロパティ

クリッピング遠距離面への距離の設定や参照を行います。
