FK_CLI::fk_Ortho クラス

平行投影法を制御するクラス [詳解]

#include <CLI/FK_CLI/include/Projection_CLI.h>

FK_CLI::fk_Ortho の継承関係図

FK_CLI::fk_Ortho 連携図

公開メンバ関数
	fk_Ortho (double left, double right, double bottom, double top, double near, double far)
	コンストラクタ1
	fk_Ortho ()
	コンストラクタ2
	~fk_Ortho ()
	デストラクタ
	!fk_Ortho ()
	ファイナライザ
void	SetAll (double left, double right, double bottom, double top, double near, double far)
	一括設定メソッド

プロパティ
double	Left [get, set]
	クリッピング左側面距離プロパティ
double	Right [get, set]
	クリッピング左側面距離プロパティ
double	Bottom [get, set]
	クリッピング左側面距離プロパティ
double	Top [get, set]
	クリッピング左側面距離プロパティ
double	Near [get, set]
	クリッピング近距離距離プロパティ
double	Far [get, set]
	クリッピング遠距離距離プロパティ
基底クラス FK_CLI::fk_ProjectBase に属する継承プロパティ
fk_ProjectMode	Mode [get]
	投影法参照プロパティ

詳解

平行投影法を制御するクラス

このクラスは、平行投影法(正投影法とも呼ばれます)の設定を制御する機能を提供します。 本クラスで平行投影に対する様々な値を設定し、 fk_DisplayLink::Projection プロパティを用いてシーンに設定することで、 シーン内の投影設定を行うことができます。

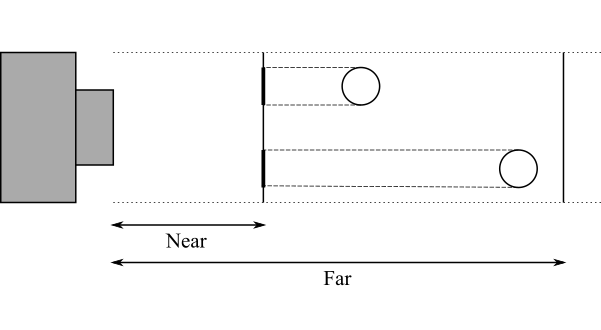

平行投影の特徴は、カメラからの距離に関係なく常に同じ大きさで表示することです。 現象として、3次元空間中で平行な線や面は、表示画像においても平行となります。 そのため、設計などの用途には適しています。以下がその概念図です。

平行投影法

しかし、人間の目やカメラなどによる感覚とは異なるため、 広い領域の表示の際には遠近感が損なわれ違和感を感じるものとなります。 そのような場合は、 fk_Perspective による透視投影を用いた方がよいでしょう。

設定は、左右、上下、遠近の各面を表す距離を設定します。

参照

fk_Perspective, fk_DisplayLink

構築子と解体子

fk_Ortho() [1/2]

FK_CLI::fk_Ortho::fk_Ortho	(	double	left,
		double	right,
		double	bottom,
		double	top,
		double	near,
		double	far
	)

コンストラクタ1

コンストラクタで、初期値を設定することが可能です。 下記の「面」は、全てクリッピング面を表します。

引数

[in]	left	視線ベクトルから左側面への距離
[in]	right	視線ベクトルから右側面への距離
[in]	bottom	視線ベクトルから下側面への距離
[in]	top	視線ベクトルから上側面への距離
[in]	near	カメラから近距離面への距離
[in]	far	カメラから遠距離面への距離

fk_Ortho() [2/2]

FK_CLI::fk_Ortho::fk_Ortho

(

)

コンストラクタ2

fk_Ortho::fk_Ortho(double, double, double, double, double, double) において、 (-500, 500, -500, 500, 0, 10000) と設定した場合の初期値が生成されます。

~fk_Ortho()

FK_CLI::fk_Ortho::~fk_Ortho

(

)

デストラクタ

!fk_Ortho()

FK_CLI::fk_Ortho::!fk_Ortho

(

)

ファイナライザ

関数詳解

SetAll()

void FK_CLI::fk_Ortho::SetAll	(	double	left,
		double	right,
		double	bottom,
		double	top,
		double	near,
		double	far
	)

一括設定メソッド

各クリッピング面の距離を一括して設定します。 下記の「面」は、全てクリッピング面を表します。

引数

[in]	left	視線ベクトルから左側面への距離
[in]	right	視線ベクトルから右側面への距離
[in]	bottom	視線ベクトルから下側面への距離
[in]	top	視線ベクトルから上側面への距離
[in]	near	カメラから近距離面への距離
[in]	far	カメラから遠距離面への距離

プロパティ詳解

Left

double FK_CLI::fk_Ortho::Left

getset

クリッピング左側面距離プロパティ

視線ベクトルからクリッピング左側面への距離の設定や参照を行います。

Right

double FK_CLI::fk_Ortho::Right

getset

クリッピング左側面距離プロパティ

視線ベクトルからクリッピング右側面への距離の設定や参照を行います。

Bottom

double FK_CLI::fk_Ortho::Bottom

getset

クリッピング左側面距離プロパティ

視線ベクトルからクリッピング下側面への距離の設定や参照を行います。

Top

double FK_CLI::fk_Ortho::Top

getset

クリッピング左側面距離プロパティ

視線ベクトルからクリッピング上側面への距離の設定や参照を行います。

Near

double FK_CLI::fk_Ortho::Near

getset

クリッピング近距離距離プロパティ

カメラからクリッピング近距離面への距離の設定や参照を行います。

Far

double FK_CLI::fk_Ortho::Far

getset

クリッピング遠距離距離プロパティ

カメラからクリッピング遠距離面への距離の設定や参照を行います。
